在上述电源解决方案的基础上设计出一款LCD TV开关电源，其技术指标如下：1） 输入电压为交流85～265 V；2） 输入频率为47～63 Hz；3） 输入谐波符合EN61000-3-2 标准；4） 正常运行时主DC/DC 级输出为24 V/6 A，12 V/3 A，正常运行时待机输出为5 V/2 A；5） 待机运行在5 V/0.1 A 输出条件下引脚功耗小于1 W。

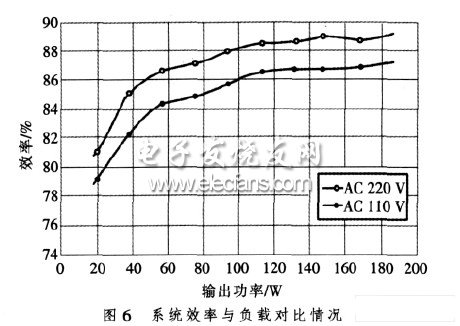

　　在上述技术指标下对系统性能进行了测试。图4 为在满载条件下系统输入功率因数与输入线路电压的对比情况。由图4 可看出，不同输入线路电压条件下，功率因数均高于94%，系统具有很高的功率因数。图5 为在不同负载和线路电压条件下的系统待机功耗。由图5 可看出，待机时系统输入功率很低，满足“能源之星3.0”的要求。图6 为在额定线路输入电压条件下，不同负载情况的系统效率。由图6 可看出，系统满负载效率超过87%，系统平均效率较高。

　　7 小结

　　LCD TV 开关电源所面临的能效挑战越来越严峻。要迎接这些挑战，可采用有源PFC 预调节器、准谐振反激式主DC/DC 转换器和独立的反激式待机转换器相结合的解决方案。在解决方案中， 选用安森美推出的PFC控制器NCP1*、英飞凌推出的准谐振反激式控制器ICE2QS02G、集成功率芯片ICE3BR4765J 和CoolMOS 开关管，可使设计具有良好的性价比。
