该电路包括一个低成本的电压反馈双重放大器,该放大器具有四个电阻和两个电位器(RPOT1、RPOT2)。运算放大器在此作为一个增益可变的非反相连接。可用于平衡由电池供电的汽车、电脑应用的耳机左右声道输出。
图1
A1的增益为1+[RF/(RG+RPOT1A)]。A2的增益为1+[RF/(RG+RPOT1B)]。
放大器A1和A2共享输入信号。通过调节RPOT1可控制输出平衡。
当RPOT1A 等于 RPOT1B时,输出电平不变,系统增益为1.16。
当 RPOT1A =0、RPOT1B =100kΩ时,A1和A2的增益分别为1.09和2。该系统的结构使扬声器一直处于开启状态。调节RPOT2控制音量。
当增益为2时,图1电路的总谐波失真在音频下低于-80dBc。该电路可采用两节±1.5V电池供电,也可用3V单电源供电。单电源供电时,电压分压器或外部源都必须提供系统地。

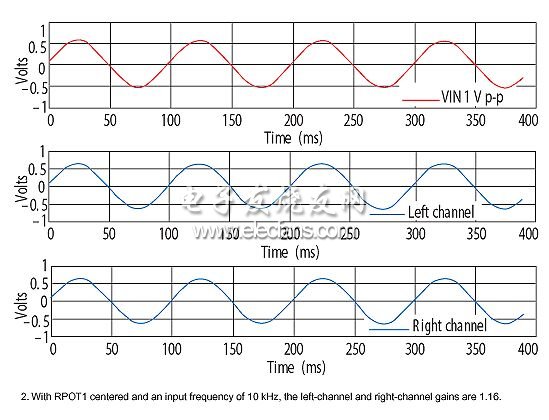

图2显示了电路性能。此时,输入信号为1V峰峰值、频率为10 kHz、RPOT1被调节至中点,左右声道的输出信号增益为1.16。
图2
图3说明了该电路的工作过程。这里输入信号为200mV(峰峰值)、频率为10kHz、RPOT1调节至最大端,此时左边声道输出信号增益为1.09,右边声道输出信号增益为2。
图3
