电路原理
　　
　　当需要对标称电压超过1600V，甚至几千上万伏的此类电容器（容量小于O.1μF）进行充放电试验时，就需要采用一种真空高压继电器作为充放电开关了。上图所示的是一种JT-5型真空高压继电器，其线圈工作电压27V，线圈内阻80Ω。其触点分断或接通电压最高达DC20kV。

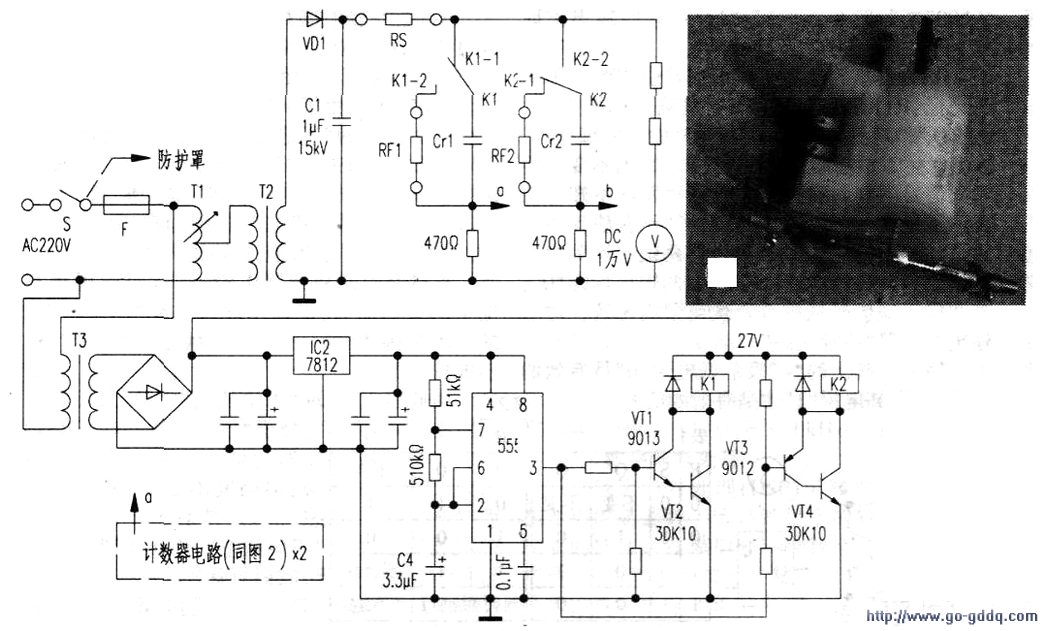

　　控制电路如下图所示。高压电源由Tl(250W调压变压器)、T2(lOkV/1OOW油浸高压变压器、高压整流硅柱VD1和密封高压滤波电容CI(CH12LμF/15kV)等组成。充放电限流电阻均采用如前所述的无感电阻（见图3所示），但由于电压太高，而被试电容规格不多，故采用接线柱固定连接，以便根据需要更换。该试验装置只能同时试验两只产品。

　　控制电路工作电源由T3输出约AC30V电压，经桥式整流．C2滤波得到27V电压为JT-5型真空高压继电器驱动电路供电。由555时基电路构成多谐振荡器，其(3)脚输出的正脉冲触发VT1和VT2复合管导通，驱动K1吸合；而(3)脚输出的负脉冲则触发VT3和VT4复合管导通，驱动K2吸合，这样．Kl和K2轮流吸合，使Crl充电时Cr2放电；反之．Crl放电时Cr2处于充电状态。

　　故障检修
　　
　　(1)无继电器动作声首先查继电器工作电源27V电压和集成电路工作电源12V电压均正常，但ICI(3)脚无眺变电压，一直为零电压，经查K2巳吸合但不释故，这同样会无动作声。经查为C4无容量（可能内部断路），将其更换后故障排除。

　　(2)无高压指示查与试验盒防护盖连动的SI．能随盒盖合上连动接通：用万用表测量电压表时其指针能偏转，正常；几个高阻降压电阻正常且连通良好；但测充电电阻不通，查电阻丝与端头处已断脱，且有打火烧灼情况。因断线不多只将端头清理后重新连接好，高压电压指示即正常。
