高功率LED开发之CFD模拟散热解决方案
来源:本站整理  作者:佚名  2011-11-22 07:55:55



      高功率、高亮度发光二极管(LED)由于具有良好的色彩饱和度、长效寿命,目前正逐渐切入众多照明应用,不过要如何避免LED过热,却是散热设计工程师必须面对的重大考验,因此在设计过程中,计算流体动力分析(Computational Fluid DynamIC, CFD)模型的重要性也愈益突显。本文中将比较采用星形金属核心印刷电路板(MCPCB)的高功率LED,包装在搭配与未使用散热片情况下的实验结果,在进行比较讨论后,将提供一个应用在搭配散热片LED包装上的温度模型建立技术,由此看来,采用CFD模型所取得的结果相当可行,同时也展现出此项技术可应用在LED系统层级的评估上,文章中并将讨论在LED包装上采用散热接口材料(Thermal Interface Material, TIM)所带来的效应。

  预估LED散热 简化产品设计

  能够预先推估LED的散热效能表现,对协助设计工程师有效缩短采用LED产品的上市时间已是不容忽略的事实,不过,当热能流动与封装密度越来越高时,LED封装模块的散热设计就变得更加困难,同时模块的设计与热能分析也更为重要,因此CFD的仿真已成为电子产品设计初期热能分析普遍使用的方法,CFD主要包含有流体流动、热传导以及热幅射等相关程序的数值仿真分析。

  本篇文章提出建立一个带有散热片高功率LED星形封装的步骤,首先针对采用星形基体的LED封装建立详细的模型,接着在LED星形封装的底部加上散热片,最后再将仿真结果与实验数据进行比较。

  文章的另一个重点则在于TIM对LED封装带来的影响,主要目的是用来找出不同接口厚度(Bond Line Thickness, BLT)散热接口材料的特性,以及材料中空隙的百分比。

  依温度模型建立技术

  采用星形基体的LED封装使用Flomeric出品的CFD工具Flotherm来建立模型。

  模型描述为首要工作

  首先建立详细的模型,以便找出与实际测量结果间的误差百分比,LED封装的详细尺寸参数以及包装材料的热传导能力参考表1。

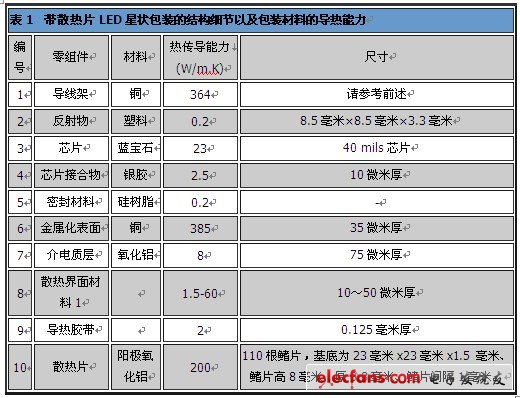

  表1 带散热片LED星状包装的结构细节以及包装材料的导热能力

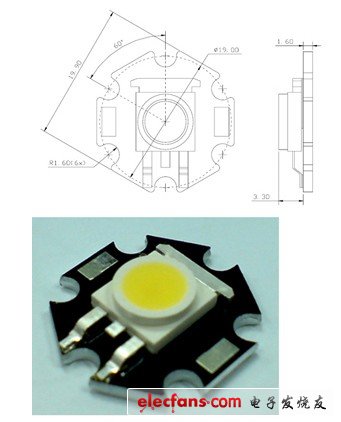

  图1分别为LED封装的前视图与布局安排,封装与基体间加入焊膏,当包装达到1.3瓦的最大功率时,使用标准的自然与强制对流空气散热方式,并无法将接面温度维持在125℃以下的可接收范围内,因此须加上散热片以能符合目标温度的要求,要将散热片封装在LED上,首先要把导热胶带黏贴在散热片后端,接着将散热片封装在LED基体的底部。



  图1 上图为安华高科技Moonstone星形包装功率LED ASMT-Mx09的前视图与侧视图。下图为采用星形包装的LED产品ASMT-Mx09。

  再设定栅格/边界条件

  要进行CFD分析,须先假设三维空间、稳定状态、稳定气流、空气特性稳定、环境温度为25℃、计算范围为305毫米×305毫米×305毫米,以及散热方式透过自然散热、热传导与热辐射的条件。

  详细散热片模型的基体LED包装整体栅格数大约为二十万个,在栅格数设定上,建议在散热片每个鳍片间至少使用三个。

  剖析热阻/数值/实验结果

  接着要计算热阻、数值分析以及实验结果。

[1] [2] [3]  下一页
