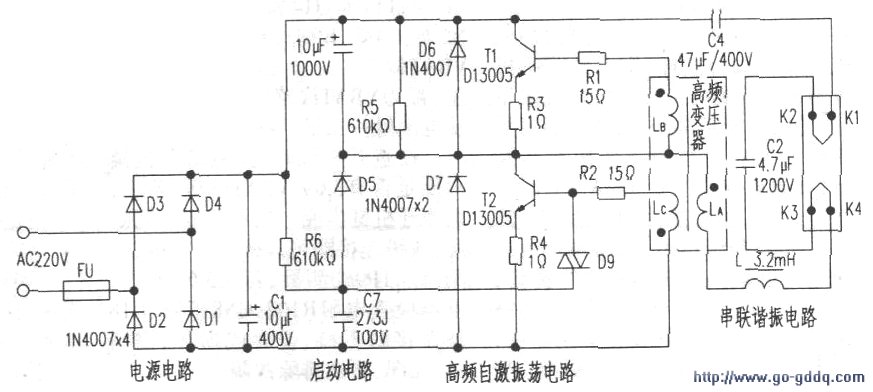

电路原理分析（电路见附图）
　　
　　l、电源由D1—D4整流、CI滤波后，形成300V左右的直流电压。由R6、C7、D9组成启动电路，整流后的直流电经过R6对C7充电，当C7两端电压充到D9的转折电压后，触发二极管D9导通．C7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态。

　　2、由Tl、T2、C4、C2、高频变压器和L组成高频自激振荡电路。当T2导通、Tl截止时，电压向C4．C2充电。流经高频变压器初级线圈L^中的充电电流逐渐增大，当增大到一定程度时，变压器的磁芯达到饱和．04上电荷不再增大，流过L的电流开始减小。这时，次级线圈的电压极性发生倒相变化，使Le中感生电动势上负下正．I4中的感生电动势上正下负，这样就迫使T2由导通变为截止，Tl由截止变为导通。C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使LB、k的电压极性叉发生变化，LB上的感生电动势的方向为上负下正：L上的感生电动势的方向为上正下负，这又迫使I2由截止变为导通．T1由导通变为截止。这样Tl、12在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。

　　为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。D6、D7的作用分别是防止反向峰值电压击穿Tl、12。R3、R4为负反馈电阻，用于Tl、T2的过流保护。
