阶梯波电压发生电路
来源:本站整理  作者:佚名  2011-11-22 14:33:31

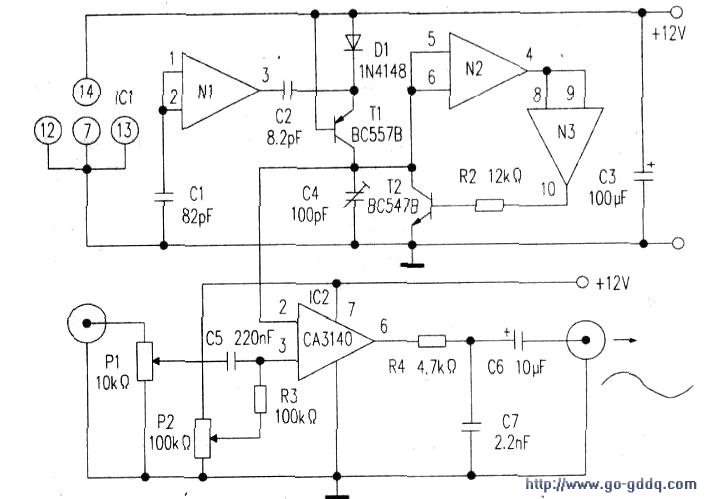

  主要用作信号源电路。电路图见下图所示。电路的下半部为一个脉宽调制电路,不同的是其参考电压不是三角波,而是由上半部分电路产生的阶梯波。N1、Rl和CI组成一个多谐振荡器,在Nl输出低电平的半个周期中.C2通过Dl充满电,在Nl输出高电平的半个周期中.C2通过Tl给C4充电,每个周期.C4的电压升高一点.升高的幅度取决于C2和C4的比值。当C4上的电压达到N2翻转的输入门限电压时.N2输出低电平,N3输出高电平.T2导通,C4通过T2迅速放电。当C4上的电压低于N2高电平输入门限电压时,N2翻转,T2截止,C4的电压叉开始逐渐升高。电路重复上述过程。输入信号经IC2(CA3140)脉宽调制后,然后经R4、C7低通滤波输出,输出信号中含有输入信号的谐波分量。音乐信号经过这样处理后,可获得奇妙的效果。

阶梯波电压发生电路
