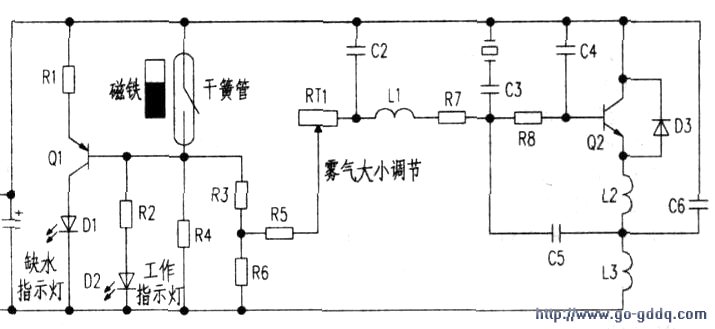

目前市场上的家用加湿器一般采用超声波方式将水雾化，并通过风机将雾化的水汽吹出壳体，从而达到加湿空气的效果，其电气原理图如附图所示。市电经过开关电源后，输出两路电压36V和12V。其中36V供电水汽雾化模块．12V供电风机。电路中，D1、D2分别是缺水指示灯和工作指示灯；干簧管为液位检测开关；RT1为雾气大小调节电位器。以02为核心及其外围电路为超声波发生电路。

　　一、加漫器的工作原理
　　
　　接通电源后．开关电源输出36V和12V。当储水罐尚未放到底座或储水罐内缺水时，磁铁远离干簧管，干簧管弹开．Ql导通，缺水指示灯Dl亮，工作指示灯D2灭；Q2基极无电压，超声波发生电路不起振。当储水罐加入适量水后，磁铁靠近干簧管，干簧管吸合，QI因其基极变为高电平而截止．同时D2亮，Dl灭，电流经干簧管，并由R3、R6分压后，经R5、RT1送到超声波发生电路，超声波发生电路起振，从而产生雾气，由风机吹出壳体，达到室内加湿空气的效果。

　　二、常见故障检修
　　
　　[例1]雾化的水汽不能吹出壳体。

　　检修：打开加温器，插上电源，发现风机不转。去除风机后，测量开关电源输出12V．正常，则判断风机坏，更换风机后，故障排除。

　　[例2]通电无反应。

　　检修：接通电源，测量36V、12V均无输出，判断为开关电源故障。拆开开关电源检查，其整流部分有发黑情况，经测量，整流二极管(1N4007)损坏一只，更换后，故障排除。

　　[例3]水汽雾化很弱，调节旋钮不起作用。‘检修：经测量36V、12V均输出正常，Q2也无击穿现象，各阻容件无烧黑情况，但发现储水罐污垢较多，换能器件表面及水池底部池壁上都积了一层水垢，用餐洗净彻底清除后通电，雾化效果恢复正常。

　　提示：在日常使用中，加湿器的很多故障都是水垢造成的，因此应经常清洗加湿器的储水罐及液位检测部分，防止污垢沉积，有条件的可以考虑用纯净水作为加湿器用水。
