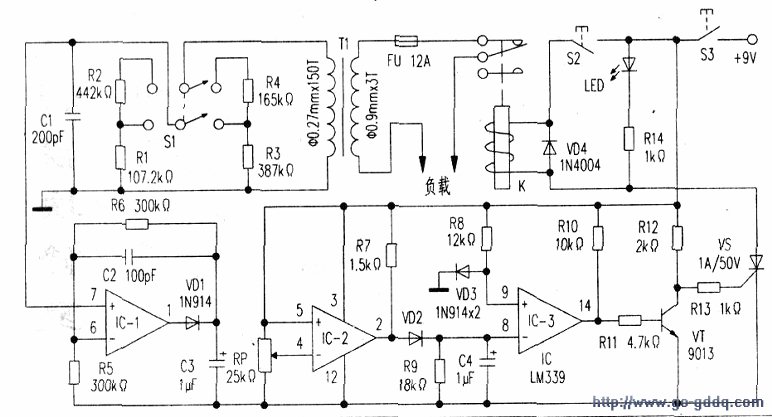

电子熔丝电路如附图所示，它实质上是一种开断电流可调、灵敏度高、反应快速的电路开路器，即断路器，其引出端通过鳄鱼夹接到被测电路的保险丝座上，即可代替原来的保险丝。

　　接负载的两个引出端和继电器K的一组常闭触点、一只12A的普通保险管Fu及环形取样变压器Tl的初级绕组相串联。Tl初级接电流阈值范围选择开关S1．R1—R4组成电阻网络，电流阈值分两挡，低挡为0.1_6A．高挡为1~IOA，高挡有所覆盖。Cl、C2为高频消噪电容器。

　　控制电路由一片四电压比较器LM339(只用其中三个比较器)为核心元件组成。IC-I将交流取样信号加以放大，由VD1整流后馈至IC-2．电位器RP用来调节门限电流。VD3为钳位二极管，以使IC-3同相输入端为固定电平。经滤波的直流信号由IC-3故大后，从驱动管VT集电极输出用于可控硅vs触发信号。当输入电流超过由RP设定的阈值时，vs导通．K吸合使其常闭触点断开，同时LED点亮，表示所需保险的电路已被切断电源。若需重新供电，只需按一下复位开关S2即可：RP是电流设置电位器，采用0.5W、25kΩ带刻度旋钮的多圈精密电位器，这样校准和使用都非常方便。校准装置也很简单：将一自耦变压器的输出端接一根1200W左右的电热丝，变压器的输入端与一只10~20A交流电流表和本电子熔丝电路串联后，接220V交流市电。

　　高、低挡电流范围分别进行校准。以低挡校准为例，枝准方法如下：

　　(l)将RP调至中间刻度(50)，给自耦变压器通电，以最小步距缓慢调节自耦变压器的输出至1A，然后转动RP至电子熔丝断开（LED亮．K吸台）。记下RP此时的精确刻度（如6.2,等）．此刻度对应的电流值即为IA。

　　(2)将RP调至中间刻度，自耦变压器回零通电后按一下复位开关Sl．再调自耦变压器使电流表读数为2A（或1.5A等）．转动RP至电子熔丝断开．并记下RP刻度值。

　　(3)依此法重复上述过程，直至高、低挡电流范围内的各个保险电流值均校准为止。

　　(4)最后把电位器RP刻度值与对应的电流值列表（可贴在本装置面板上）．以备使用。
