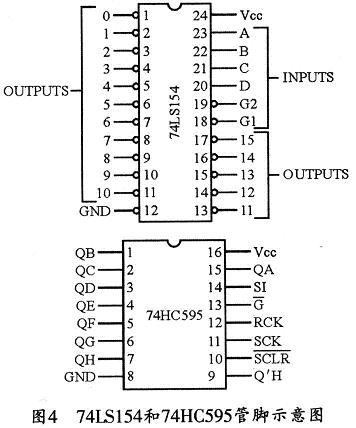

由于16x64点阵显示器有16行，为充分利用单片机的接口，本电路中加入了一个4-16线译码器74LS154，其输入是一个16进制码，解码输出为低态扫描信号，它们的管脚示意图如图4所示。把74LS154的G1和G2引脚接地，然后以A、B、C、D四脚为输入端。就会形成16种不同的输入状态，分别为0000～1111，然后使每种状态只控制一路输出，即会有16路输出。

　　如果一行64点全部点亮，则通过74LS154的电流将达640 mA，而实际上，74LS154译码器提供不了足够的吸收电流来同时驱动64个LED同时点亮，因此，应在74LS154每一路输出端与16x64点阵显示器对应的每一行之间用一个三极管来将电流信号放大，本文选用的是达林顿三极管TIP127。这样，74LS154某一输出脚为低电平时，对应的三极管发射极为高电平，从而使点阵显示器的对应行也为高电平。

　　2．2 场扫描驱动

　　本系统场扫描驱动电路的设计可用串入并出的通用集成电路74HC595来作为数据锁存。74HC595是一个八位串行输入三态并行输出的移位寄存器，其管脚见图4所示，其中SI是串行数据的输入端，RCK是存储寄存器的输入时钟，SCK是移位寄存器的输入时钟，Q'H是串人数据的输出，G是对输人数据的输出使能控制，QA～QH为串入数据的并行输出。从SI口输入的数据可在移位寄存器的SCK脚上升沿的作用下输入到74HC595中。并在RCK脚的上升沿作用下将输入的数据锁存在74HC595中，这样，当G为低电平时，数据便可并行输出。为了避免与PC机串口输入的数据相互干扰，也可使用模拟串口P1．4~P1．7来分别输出串行数据、移位时钟SCK、存储信号RCK和并行输出的使能信号G。

　　为了消除电源电压的波动及行扫描管压降(第一行点亮的点数不同，将引起管压降的变化，从而影响通过LED管的电流)的变化对LED显示屏亮度的影响，设计时可采用列恒流驱动电路，可选用三极管8550和外围元件构成列恒流驱动电路，并通过调整100 kΩ可调电阻使三极管处于放大状态，同时将集电极电流调整为10 mA，从而使点亮对应点阵时通过LED的电流不变

　　2．3 扫描显示工作过程

　　将8片74HC595进行级连，可共用一个移位时钟SCK及数据锁存信号RCK。这样，当第一行需要显示的数据经过8x8=64个SCK时钟后便可将其全部移入74HC595中，此时还将产生一个数据锁存信号RCK将数据锁存在74HC595中，并在使能信号G的作用下，使串入数据并行输出，从而使与各输出位对应的场驱动管处于放大或截止状态；同时由行扫描控制电路产生信号使第一行扫描管导通，相当于第一行LED的正端都接高，显然，第一行LED管的亮灭就取决于74HC595中的锁存信号；此外，在第一行LED管点亮的同时，再在74HC595中移入第二行需要显示的数据，随后将其锁存，同时由行扫描控制电路将第一行扫描管关闭而接通第二行，使第二行LED管点亮，以此类推，当第十六行扫描过后再回到第一行，这样，只要扫描速度足够高，就可形成一幅完整的文字或图像。

　　3 软件系统设计

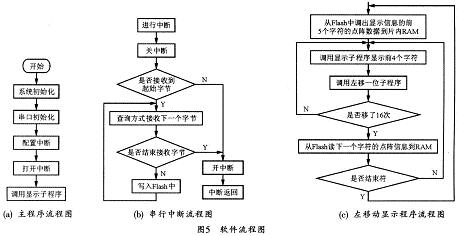

　　本系统的软件设计流程图如图5所示，该显示程序以常用的左移为例来进行设计。

　　4 结束语

　　经过实际应用证明，本显示屏可以作为信息显示装置。用于公共场所来进行信息显示，而且具有工作稳定、字符清晰、亮度适中等特点。若所显示的信息较为简单，也可直接将信息代码拷入单片机中，还可以通过外扩储存器的方式来增加显示的信息量。
