整机结构简介该机整机高度约1.8米．便于用户操作。主要由布罩、干衣架和主机等三大部件组成。布罩采用白、红、黄、绿、粉红、粉蓝等多种耐热布料制成．顶部开有多个小孔用来排出水蒸气。干衣架采用轻质铝合金制成T型结构，主杆高度可调，以适应不同高度、大小衣物使用，被干衣物悬挂在干衣架下。主机是干衣机核心部件。由定时器、开关、功能指示灯、发热器、臭氧发生器、风机及过滤器等组成，这些元器件安装在一个鼓形金属外壳内，并用三根铝管支撑起来。使用时，将布罩套人T型干衣架，拉好布罩的拉链即可。

　　电路工作原理
　　

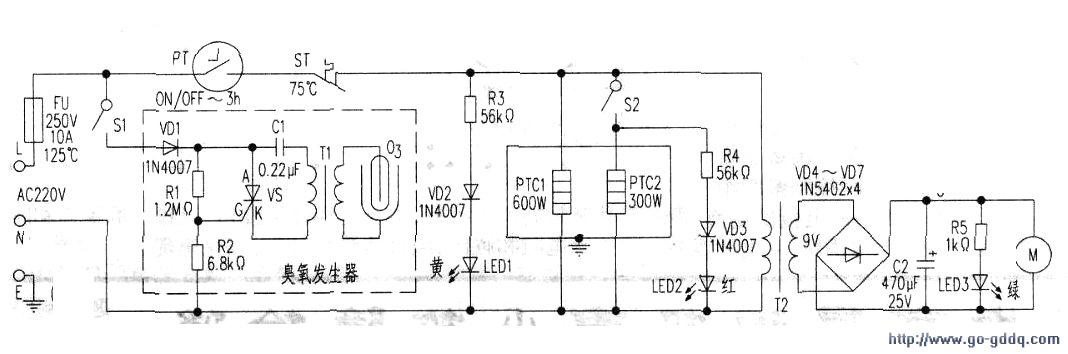

　　根据实物绘制的电路原理图如下图所示。整机电路由加热电路、风机电路、臭氧消毒电路三部分组成。

　　该机印制板上的元件无编号，图中元件编号为笔者所注。

　　1、加热电路
　　
　　由低温、高温两部分组成。定时器PT设“ON”（常开）、“OFF”（关机）和“~3h”三挡。逆时针转动PT置“ON”挡，干衣机处于常开状态，不受定时器控制。顺时针转动PT置3h任何位置，定时开关闭合接通电路并开始倒计时。220V市电经超温熔断器FU后分成两支路，一支路加至由臭氧消毒开关Sl控制臭氧消毒电路。另一支路经定时器I-I、限温器ST加至发热器PTC1构成低温加热电路．PTC以功率600W干燥衣物。同时电源指示灯LED1亮黄光，指示干衣机处于低温干衣状态。需要高温干衣时，闭合开关S2．发热器PTCI、PTC2以功率900W干燥衣物，高温指示灯LED2亮红光，指示干衣机处于高温干衣状态。

　　2、风机电路
　　
　　当PT接通电源时，220V市电加至电源变压器T2．其次级为9V交流低压，经整流桥VD4—VD7整流、C2滤波后得到直流电压为风机M供电。M运转送风，送风指示灯LED3亮绿光、指示风机开始送风。由于M转动，进风口与出风口形成压差，空气经主机的进风口进入，经过滤器过滤后被PTC加热成热风，经出风口送入布罩内。衣物在热风干燥下，水分迅速蒸发，经排气孔排出布罩外，达到干衣目的。当定时器PT倒计时回至“OFF”挡时，定时开关复位断开，干衣机自动关机，指示灯LEDl~LED3熄灭．完成一次干衣过程。

　　3、臭氧消毒电路
　　
　　臭氧发生器是市售商品产品，其电路见图1虚线框内，安装在一个白色塑料盒子中。闭合SI，220V市电经二极管VD1半渡整流产生99V脉动直流电压向电容Cl充电。在充电时，单向晶闸管vs的A-K极反偏．vs截止。当充满电后，VD1反偏截止．Cl上的电压经Rl、R2分压后为vs的G极供给触发电压，vs导通．Cl与脉冲升压器Tl初级形成回路．Cl向Tl放电。由于vs不断导通／截止，CI交替放电／充电，在Tl次级感应出约1.5kV脉冲高压加至臭氧放电管O，两电极辉光放电，电离臭氧管周围氧分子产生臭氧充满在布罩内对衣物进行臭氧消毒。

　　电路中，FU、ST是热保护元件。

　　当电路出现温升过高或短路故障时，FU自动熔断。ST起限温作用，当布罩内温度超过75aC时，ST自动断开电源．降温后自动闭合，又可投入使用。
