(1)TV信号流程
　　
　　TV的RF信号直接送到总线高频头TUNER201 (TDQ-6CTW134X)．输出的IF信号直接送到中放电路N204(M52760E)，在其内部产生视频信号和第二伴音中频，再由选择开关N207 (HEF4052)与陷波和滤波电路．对不同制式的伴音(PAL D/K、PAL B/G、PAUl)进行选择，然后将伴音信号直接送到N204(M52760E)进行解码，解码后的音频信号送到音效处理电路N203 (R2S15900)．进行高音、低音及左右声道均衡等音频效果处理后，经伴音功率放大电路N504(AN5277)进行功率放大，并最终推动扬声器发出声音。

　　视频信号经陷波器后直接送到主芯片N301(FL18125)，在N301内部进行彩色解码、图像处理、格式转换等处理后，最后产生驱动液晶屏的LVDS信号，输出送到液晶屏显示，实现图像重现。

　　(2) AV/S-VHS/YPbPr信号流程
　　
　　AV/S-VHS/YPbPr通道的图像信号通过相关信号插座，直接送人主芯片N301．在其内部进行彩色解码、图像处理、格式转换等等处理后．最后产生驱动液晶屏的LVDS信号，输出送到液晶屏显示，实现图像重现。

　　AV/S-VHS/YPbPr通道的音频信号，先通过相关信号插座，输入到音频信号源切换电路N202(HEF4052)，进行选择切换．选中的音频信号先送到音效处理电路N203进行高音、低音及左右声道均衡等音频效果处理后．直接送到伴音功率放大电路N504进行功率放大，并最终推动扬声器发出声音。

　　(3)VGA信号流程
　　
　　VGA通道的信号通过VGA输入插座，送入到N103(CM2009)，经内部处理后，直接送到主芯片N301，在其内部进行彩色解码、图像处理、格式转换等等处理后，最后产生驱动液晶屏的LVDS信号，输出送到液晶屏显示，实现图像重现。

　　VGA通道的音频信号，输入到音频信号源切换电路N202．进行选择切换，选中后先送到音效处理电路N203．进行高音、低音及左右声道均衡等音频效果处理后．直接送到伴音功率放大电路N504进行功率放大，并最终推动扬声器发出声音。

　　（4)IR/KEY信号流程
　　
　　遥控信号IR及键控信号KEY．都直接送入主芯片N301内部进行处理。

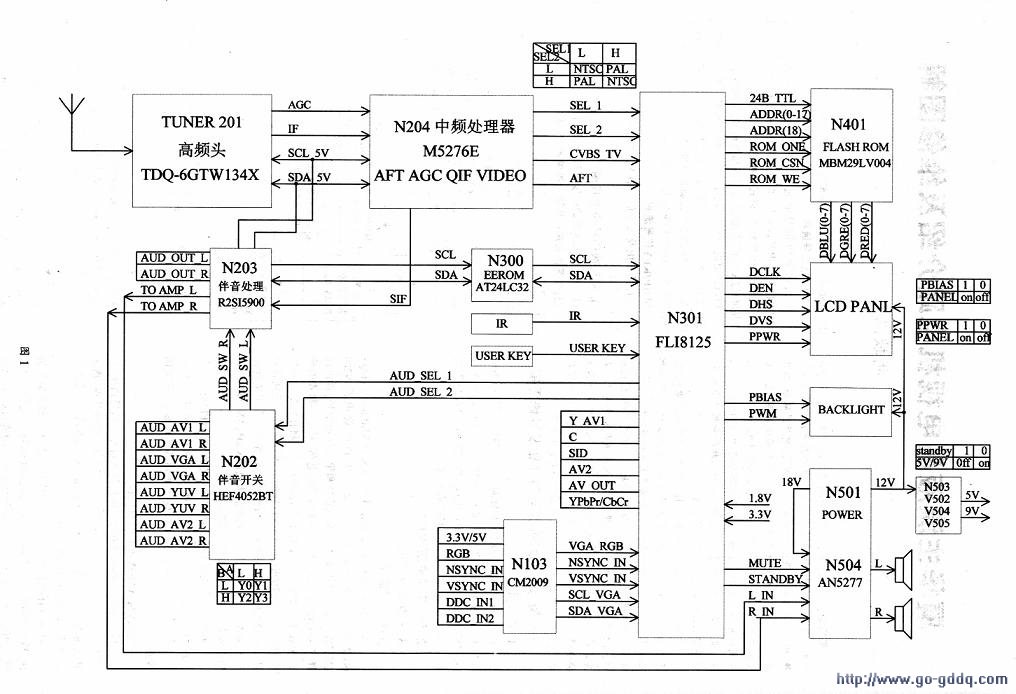

      整机电路框图
