LS12机芯的不同机型分别采用过GP07、GP08、GP09等三种长虹自制电源组件．这些电源组件都有5路电压输出，即+24V_lA、+5Vstb、+5V_4A、+24V_INV、+24V_Audio。其中+24V_INV给LCD屏的逆变器供电．+24V_Audio给伴音功放供电．+5V_4A和+24V_1A通过稳压电路稳压（如LM1117、LM1084等）变成Sv、3,3V、2,5V、1.8V电压给集成电路供电，同时+5V_4A还给其他电路直接供电。而+5Vstb电压给红外遥控接收器、待机／开机控制等电路供电。下面简要说明各输出电压带负载的情况。

　　1．+24V_INV电源
　　
　　电压电源组件输出的+24V_INV电压通过插座J908、J909只供给逆变器，由逆变器变换成1200V～1500V的脉冲电压为背光灯管供电，其供电关系如下图所示。液晶屏被点亮后，逆变器组件将输出高压降低到600V~800V。显然，+24V_INV电压不正常将引起背光灯不亮故障。

　　2、+24V_Audio电源电压
　　
　　电源组件输出的+24V_Audio电压经插座J916送入主板，再经tem2011、C121、R93、C448、CA78、C252退耦滤波，以24Vamp形式通过U33（TFA98427FJ）(9)脚给伴音功放供电。其供电关系如下图所示。+24V_Audio电压不正常将引起无伴音故障。

　　3、+5Vstb电源电压
　　

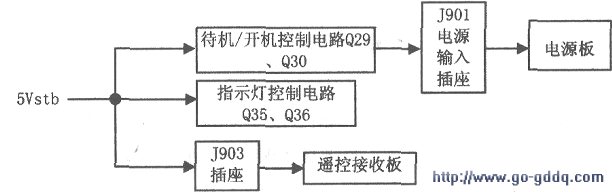

　　电源组件输出的+5Vstb电压经插座J901送入主板，经CA30、C61滤波后，分别给三路负载供电。第一路负载是指示灯控制电路中的Q35、Q36，第二路负载是连接在插座J903的遥控接收板，第三路负载是待机，开机控制电路中的Q29、Q30。其关系如下图所示。+5Vstb电压不正常将引起不开机、指示灯不亮的故障。

　　4、+24V_1A电源电压
　　

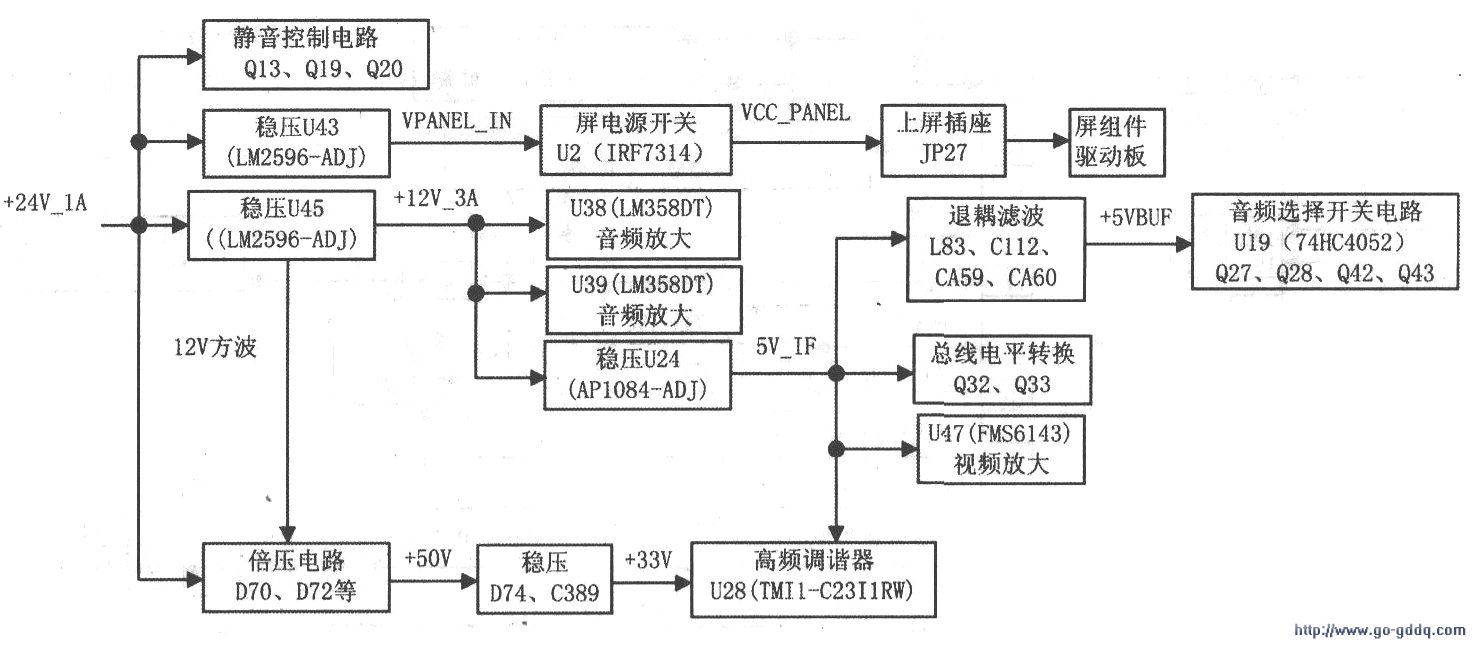

　　电源组件输出的+24V_1A电压经插座J901(9)、(10)脚送人主板，经CA113、C286滤波后，分别给四路负载供电。其供电框图如下图所示。

　　第一路+24V_1A电压直接给静音控制电路Q13、Q19、Q20等供电。

　　第二路+24V_1A电压经U43（LM2596-ADJ）稳压．L65、长虹LS12机芯（液晶彩电）信号流程分析及故障检修(349)C383退耦滤波，产生12V电压VPANEL_IN．并送至屏电压开关电路U2cIRF7314)(1)、(3)脚，经U2切换后从其(5)、(6)、(7)、(8)脚和插座JP27(26)、(27)、(28)、(29)、(30)脚送入显示屏中的驱动电路。

　　第三路+24V_IA经U45（(LM2596-ADJ)稳压．L69、C387退耦滤波，产生+12V_3A电压，给音频放大电路LM358DT(U38、U39)供电。同时+12V_3A电压再经U24(AP1084-ADJ)稳压，R263、C328、CA28退耦滤波，产生5V_IF电压给高频调谐器U28(TMIl-C2311RW)、视频放大电路U47(FMS6143)、总线电平转换电路(Q32、Q33)供电。5V_IF电压又经L83、C112、CA59、CA60退耦滤波产生+5VBUF工作电压．给音频选择开关电路U19(74HC4052)、Q27、Q28、Q42、Q43等供电。另外U45（（LM2596-ADJ）(2)脚输出频率为150kHz．幅度为+24V的方波脉冲电压送人倍压整流电路，控制倍压整流电路工作。

　　第四路+24V_1A电压经倍压整流电路D70、D72变换．D74稳压、C389滤波后，产生出+33V直流电压，给高频调谐器U28(TMIl-C2311RW)供电。
