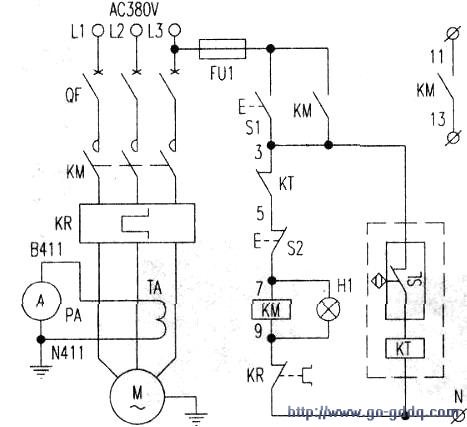

实线部分就是能够自锁单向运转的常规电路，虚线部分为后增加电路。合上空气开关QF按下Sl接触器线圈得电臼保，电机得电运转，同时时间继电器KT通过电感式接近开关SL的常闭接点得电延时。当设备正常运行时一般不会达到KT的延迟时间，这样，安装在设备主轴上的金属凸块，会让两线制接近开关SL周期性关断．KT始终不会达到延时时间而不切断控制回路。需要停止时按下S2电路关闭。而当联轴器断销或者设备发生堵转时，设备主轴上的凸块就不能使SL动作，当达到KT延时时间时，KT动作，其常闭触点切断控制电路，KM失电跳闸（KMll-13接点为连锁用)，使连锁的设备均自行关闭从而保护了整个系统。

　　本电路使用的接近开关要选择电感式，如UA18m-10A2-NC型。时间继电器最好使用ST3P．因为这种时间继电器的电源部分使用的是阻容降压，因为没有变Ⅱ三器所以频繁开关不易损坏，，延时叫问还可以用拨码开关编程，能够从018到6min的延时选择。
