近几年广播发射机实现自动化控制是各发射台的重要工作之一，工控机通过一些专用设备构成一个系统与外界交换信息．需要借助工控机开发自动化控制的技术人员，首先遇到的是工控机与发射机控制信息的连接问题。围绕这个问题，结台工作经验对基本的控制形式进行简要阐述。

　　一、系统概述
　　
　　1、系统图
　　
　　真实世界的物理量以各种方式输入计算机中进行处理，一般用户可通过相关的系统和软件帮忙．只需进行简单的操作就可以完成测试、监控或其他分析工作。

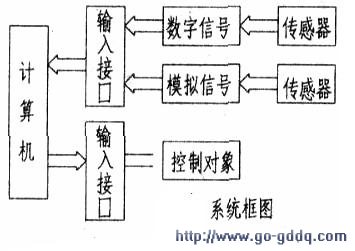

　　下图是一个系统示意图。

　　2、信号
　　
　　信号可分为模拟信号和数字信号两大类，连续变化的信号称模拟信号，只有两种状态的信号则称为数字信号。信号的获取可借助各种传感器来完成。

　　3、传感器
　　
　　传感器大致可分为光传感器、温度传感器、压力传感器、气体传感器、媪度传感器、音传感器及生物传感器。它们把检测到的物理量转换为电压或电流的形式，这些信号经过预先处理成符合计算机所能接受的要求后就可以输入计算机。计算机对输入信号进行分析处理后，作出相应的回应或发出相关的控制指令。

　　4、实现模式
　　
　　实践中常用的模式有三种，工控机分别借助PLC（可编程控制器）、I／o适配卡、单片机来构成数据交换系统，从而达到实现自动控制的目的。

　　二．可编程控制器
　　
　　1、PLC简述
　　
　　它是工业自动化控制装置，以微处理器为基础，综合了计算机技术与自动控制技术而开发成功的电气控制产品，简称PLC。它的特点如下：

　　（11程序可以变更、复制和储存．而且操作简单，不需要复杂的程序语言和程序设计。

　　(2)具有运算、数据传递及模拟量控制等多种功能。

　　(3)能将计算机功能完备、灵活与通用性强等优点．同继电器控制的易懂、易会与操作方便等优点结合起来。

　　(4)高可靠性。一般来说，若被控系统具有以下特点，则采用PLC是合适的。

　　1)输入输出以开关量为主，仅有少量的模拟最。

　　2)系统流程比较复杂，若用常规继电器系统控制，则控制线路复杂，电柜庞大笨重。

　　3)对控制系统的可靠性和安全性要求较高，并希望控制线路有较强的“塑性”和“柔性”。

　　2．系统组成
　　
　　PLC与计算机通过串行口进行数据交换，连接很简单．只需用一根串口线分别接在PLC的RS232串口和计算机的串行口上即可。PLC由CPU模块、电源模块、输入，输出模块组成，根据需要还可扩展和组网。

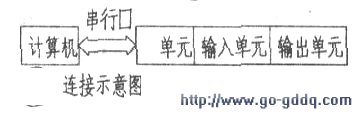

　　输入/输出模块一般带有端子板，可和外围控制线路直接连接。下图为连接示意图。
