3．18 负载线

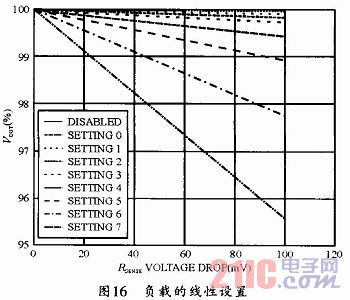

    ADP1043A能够选择介入数字负载到电源中，这个选择可由负载线阻抗寄存器调节(0*36)，这个特点可用于先进的电流均衡技术。用这项故障功能，负载线可被禁止，负载线数字式插入，它的斜率可以调节，它用从CS2电流读出取样，并可调节响应的输出电压，可选择51．5mΩ的负载线，如图16所示的负载线的应用结果，评估板用10mΩ的检测电阻。

4 电源的校准和调节
    ADP1043A允许完整地进入电源校准和数字式调节，它能校准各项诸如输出电压，用加入检测电阻来调节偏差，如同自己内部电路一样，该部分在工厂中调节，但可以在用户处再次用外部元件调节。
    ADP1043A允许用户足够能力去校准，用外部元件调整偏差，最高0．5％的精度，如果ADP1043A设在生产环境中校准，推荐用0．1％精度的元件去调节CS1，CS2，VS1，VS2，VS3+和VS3-，以满足数据表的规范。
4．1 CS1调节
    (1)使用一个DC信号
    已知电压VX加到CS1端，CS1的ADC将输出一个数字编码到VX／337mV，CS1增益调节寄存器(0*21)调节知道CS1的ADC值达到正确的数字码。
    (2)使用一个AC信号
    一个已知电流(IX)加到PSU端输入，该电流通过一个电流互感器，一个二极管整流器和一只外部电阻RCS1去改变电流信息，以改变电压VX这个电压送进CS1端，电压VX计算如下
    VX=IX×(n2／n1)xRCS1
    此处n2／n1为互感器匝比。
    CS1的ADC将输出一个数字码，它等于VX／337μV。CS1增益调节寄存器(0*1)是一个可调整的，知道CS1的ADC在寄存器中的值达到正确的数码。
    如同在CS1部分描述的，CS1的ADC有一个频率的响应，为实现更精确的调整，下面的乘法因子M将用上

    此处fSW为开关频率。
4．2 CS2调节
    CS2调节必须补偿失调及增益误差，失调误差需要模拟调节和数字调节两者，CS2的ADC范围设在0V开始，而是-25mV到性能回复的电流保护OrFET的反转处。因此，在CS2输入处有-25mV。ADC码将读出0。在CS2输入有0mV。ADC码将读到100，根据这个理由，模拟失调的调节要先执行知道CS2读出等于100(没有0)，据此，还需要数字调节。
4．3 CS2的失调调节
    CS2失调调节是很重要的，如下面所描述的。
    (1)设置正常的全比例寄存器0*23中的检测电阻电压降。
    (2)设置高边或低边的电流检测于寄存器0*24中。
    (3)失调误差可以用外部偏置电阻和北部电流源插入，在检测电阻中，无负载电流，调节CS2，失调值知道CS2在寄存器0*18中的值尽可能地接近100。
    (4)调节CS2的数字调节寄存器(0*25)直到CS2在寄存器0*18中达到0。失调调节现在执行。ADC码达到0时就没有电流流过检测电阻。
