心电信号特点及其采集电路的设计方法
来源:本站整理  作者:佚名  2011-12-05 20:10:07



实际增益由于高通滤波及其他损耗的存在,要比理论估算值略小,但已满足放大输出的要求。

4 电路性能的实验验证

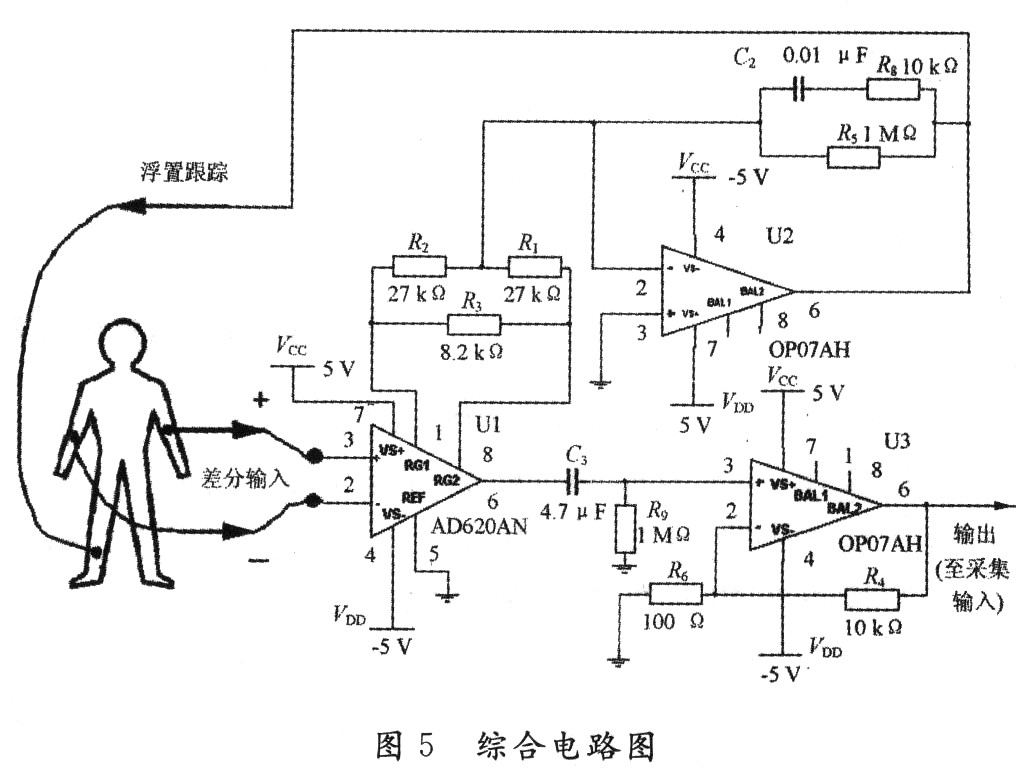

    按图5搭建电路,采用虚拟仪器LabVIEW 8.2系统,通过NI的USB-6009DAQ采集电路输出的心电信号,结果如图6所示(为便于对比,采用了相同的坐标刻度)。

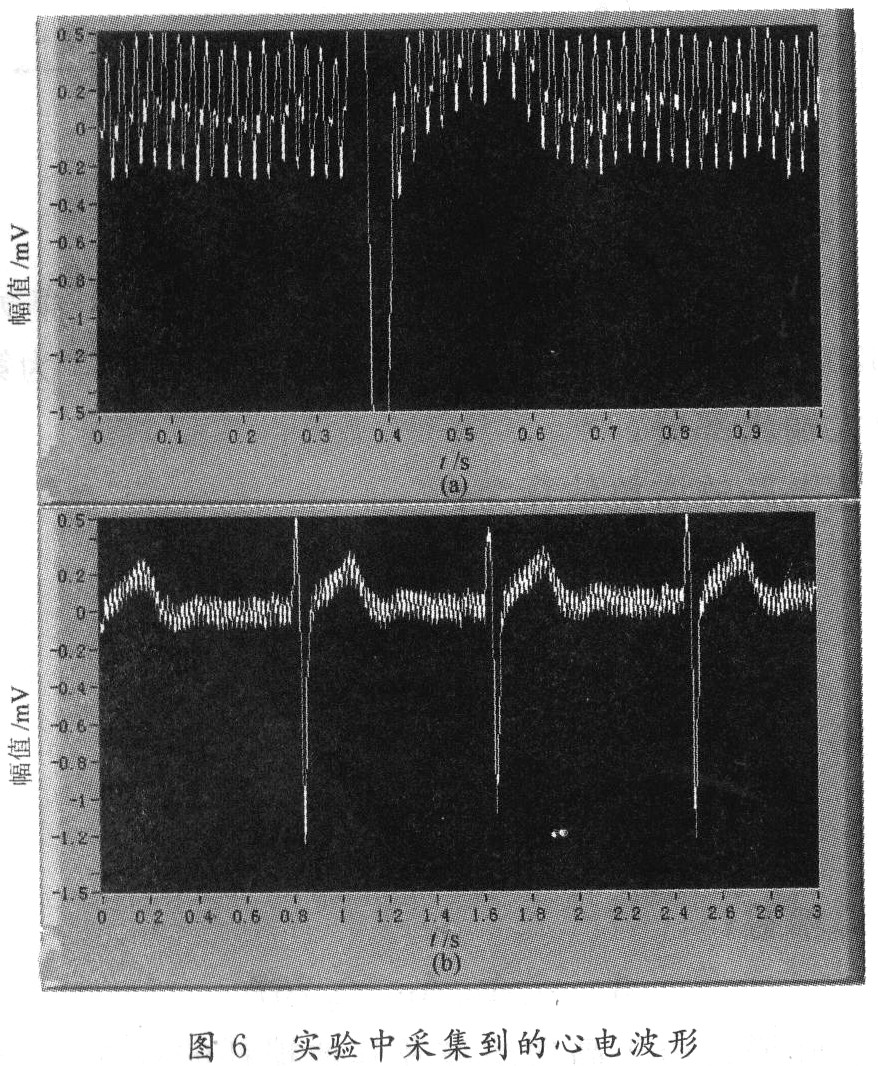

    在图6中,图6(a)为不加反馈浮置部分时采集到的信号波形,可以看出,干扰很大,其中的主要干扰为50 Hz的工频干扰;图6(b)为加上反馈浮置电路部分后采集到的心电波形,其基线附近的仍有部分纹波干扰,但较图6(a)不加反馈浮置时得到的波形已大为改善,可见加上反馈浮置电路对降低人体中干扰信号有很大帮助。至于仍残留的工频干扰,可在系统后续部分采用有关滤波技术进一步加以抑制,这里不再讨论有关工频干扰的进一步滤波问题。

5 结 语
    采用以AD620及OP07为核心的信号放大器来实现心电信号的放大,电路功耗小,灵敏度高,理论上最低只需3 V的电源,可由外接电池提供,容易实现基于移动式设备(如笔记本电脑)为核心的心电信号采集及处理,是一种实用的心电信号前端采集放大电路(信号的进一步优化可在采集后由软件进行调理)。

上一页  [1] [2]
