采用BH1620的光电流变换电路
来源:本站整理  作者:佚名  2011-12-05 20:12:51



  在使用光电二极管的照度测量电路中,照度的测量范围从零点几勒克斯至数万勒克斯,往往都超出了A/D变换的范围。如果把运放用作对数放大器的话可以进行宽范围的测量,但是在对信号进行对数变换时会存在测量精度和稳定性变差的问题。

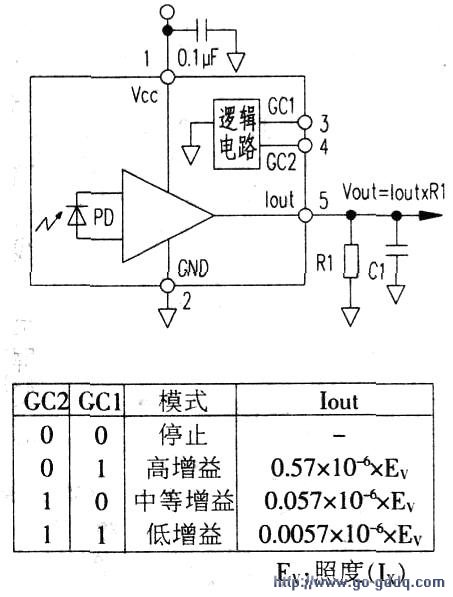

  在这种场合可以使用集成电路BH1620,他将光电二极管和运放集成于一体作光一电流变换(如上图)。可以通过对BH1620的第(3)脚(GCI)和第(4)脚(GC2)的电平设置来变换增益.变换增益分为H、M、L三挡,相邻的两挡之间增益相差10倍(见下图)。因此,能够很容易地满足宽范围照度测量的需要。

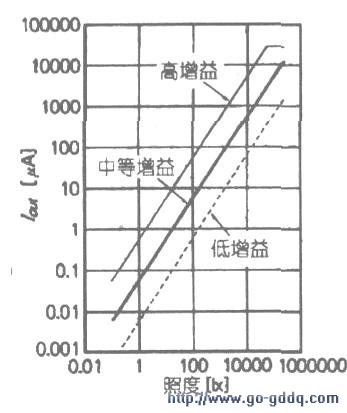

  下图是照度与输出电流IoLit之间的关系曲线。测量范围超过140dB。使用时如果与16位的A/D变换器搭配,通过变换增益即可实现高精度、宽范围的照度测量。
