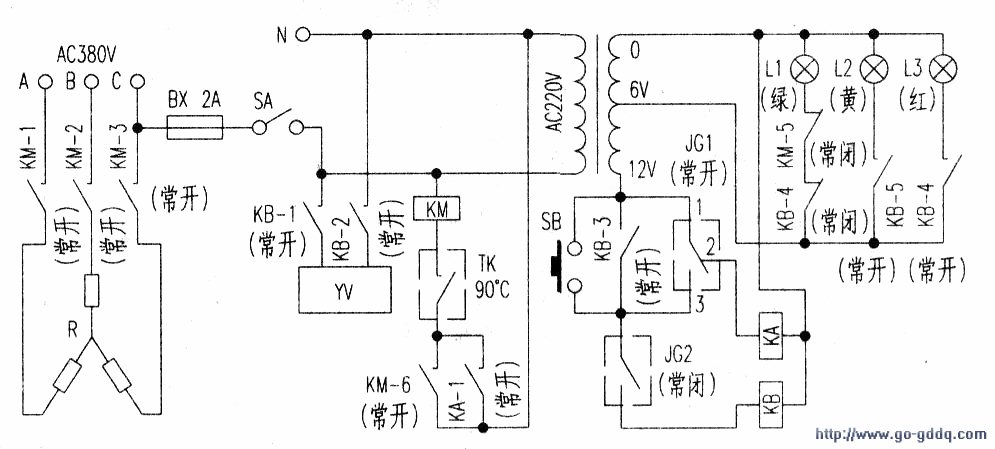

根据实物绘出电路图如附图所示，该系列开水器采用380V三相电源，开机前先接通进水阀的水管，使之与自来水管相连，再打开钥匙型电源开关SA．让控制电路通电，此时因水箱里水面较低，水箱内带有磁性的浮子（简称磁浮子）处于下水位干簧管JG1位置（与上水位干簧管JG2不同，它有常闭、常开两个触点）．JG1由于受磁浮子磁力的作用，所以常闭触点l、2断开，常开触点l、3接通．12V交流电经JG1常开触点1、3，上水位于簧管JG2常闭触点接至继电器KB工作线圈两端，使其得电吸合。于是控制进水阀YV工作的两组常开触点KB-I、KB-2闭合，使进水电磁阀YV得电工作，打开进水阀门，水箱注水。同时KB的另一组常开触点KB-5也接通．注水黄色指示灯L2点亮，表示开水器处于注水状态。

　　因水箱内水位不断上升，置于箱内限位滑道中的磁浮子也随之上升，当升高到离开下水位于簧管JG1后．JG1因不再受磁力作用而恢复常态。于是常闭触点l、2接通，常开触点1、3断开，由于此前继电器KB已通电工作，与JGI的l、3触点并联的一组常开触点KB-3已闭合，故JGI的1、3触点断开后．KB仍能保持通电吸合状态，故水箱注水继续进行。JG1的常闭触点l、2接通后，使另一个继电器KA得电吸合．KA的一组常开触点KA-I接通，使交流接触器KM得电吸合。其中的三组常开触点KM-l、KM-2、KM-3闭合后，使三相加热器R（三相加热器R接成星形，平卧在水箱接近底部的地方）通电，对水箱中的水开始加热。此时由于KM的另一组常开触点KM-4闭合，使得红色加热指示灯L3被点亮，表示开水器处于加热状态。与此同时．KM还有一组常开触点KM-6也闭合．以确保当水位下降，JG1常闭触点l、2重新断路，致使KA的常开触点KA-I断开后，KM仍能保持吸合状态。当水箱中水位上升到预定位置时，磁浮子到达上水位干簧管JG2位置，受浮子磁力作用．JG2常闭触点断开，继电器KB工作线圈失电，常开触点KB-1、KB-2断开后，进水电磁阀YV失电，关闭阀门，停止进水；同时常开触点KB-3、KB-5也断开，因KB-5断开，黄色注水指示灯L2熄灭，表示注水结束。

　　必须指出：加热电路通断还要受到温控器TK的控制（TK为常闭型，置于水箱底部外侧，出厂‘时已调至92C）．当水箱中水加热至沸腾后．TK感觉到的温度已达92℃，于是触点自动断开，切断交流接触器KM工作线圈电源，于是常开触头断开，电热管R停止加热，红色加热指示灯熄灭，表示加热停止。同时绿色水开指示灯L1点亮，表示水已烧开，可供饮用。

　　水箱内开水自动保温功能也由TK控制，当水箱中开水温度降到95℃左右时．TK触点自动接通．KM工作线圈通电。其常开触点闭合（常闭断开）．使R再次加热，红灯点亮，绿灯熄灭．直至水再次沸腾（红灯熄，绿灯亮）．从而保证水箱中水温在95℃~IOO℃之间。

　　开水出水口设在水箱底部附近，随开水不断流出，水箱中水位将下降，竖直滑道中的磁浮子也随之下降，当磁浮子离开上水位干簧管JG2后，其常闭触点会闭合，因继电器KB常开触点KB-3已断开，下水位干簧管JG1常开触点l、3也已断开．故继电器KB不会通电吸合，进水电磁阀不会打开进水。直至水位降至磁浮接近下水位干簧管JG1时．JG1常开触点l、3闭合，继电器KB通电吸合，常开触点闭合，电磁阀YV得电才能重新进水，即水箱中开水基本快用完才能注入新鲜水，从而避免箱内水多次煮沸以及继电器频繁动作所带来的损坏。顺便提及：

　　与KB-3并联带自锁功能的按键开关SB（按一次闭合，再按一次断开）是为了不让水快用完再注水加热（比如同时饮水人数较多，又不能等待更长的时间）而设置的（水位低于JG2，但还不到JC1位置），从而缩短加热时间。当然，水注满后因JG2动作，注水会自动停止。该热水器还具有防干烧保护功能，如果因故障箱内无水而干烧时，温度会超过100℃，温控器TK自然会切断交流接触器KM工作线圈供电．从而避免故障进一步扩大。
