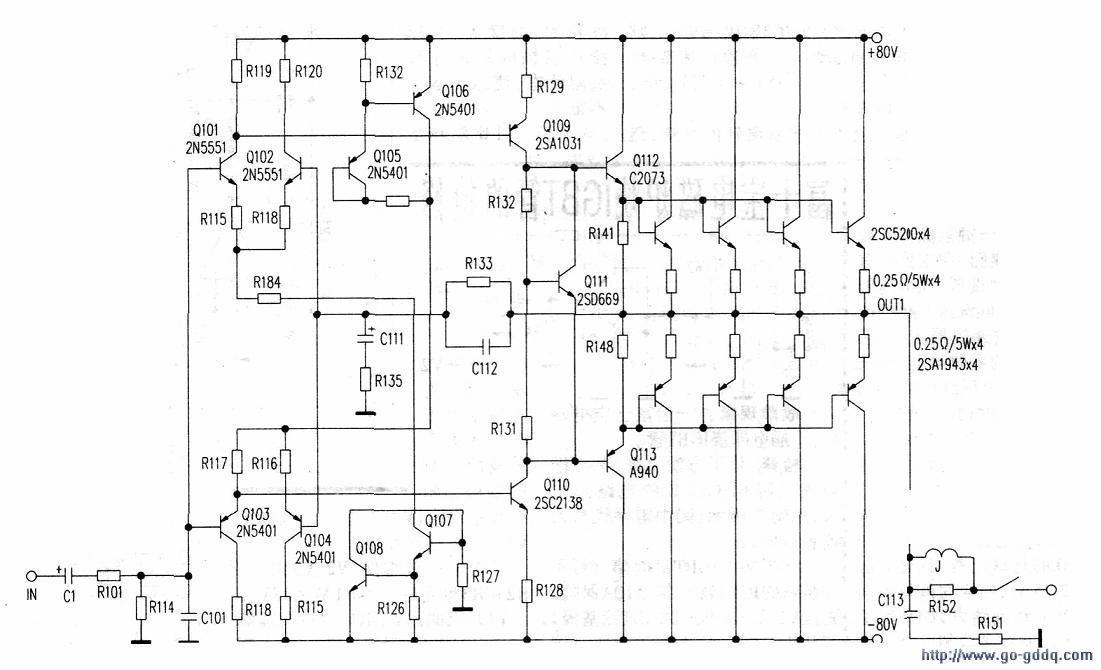

一、电路原理(见上图）
　　
　　第一级电压放大电路由正负极性差分放大电路组成。第二级电压放大为推挽式放大电路。

　　电流输出为二级达林顿放大电路。每个差分电路通过恒流源供电。该放大电路带有交流负反馈功能。

　　音频信号放大过程：音频信号经过耦合电容Cl，电阻Rl01加到差分电路三极管Ql01、Q103基极。正极性信号通过Qlol放大，负极性信号由Q103放大。推挽放大电路三极管Q109从Q10l的c极取出信号再次放大；Ql10从0103的c极取信号再次放大，以维持输出信号的稳定，此外，还有校正中点电压作用。由Q109、Ql10放大后的信号，经Q112、Q113进行电流放大。Q112与Q113是第一级电流放大。4对大功率管2SA1943/2SC5200是第二级电流放大。

　　R131、R132、Q111组成末级静态电流调整电路。Qlll导通得越强，vCE电压越小。Q112与Q113基极电压也越小，Q112、Q113三极管导通越弱，其输出电流越小．R141、R148上的电压也越小，末级管基极电压也越小，耒级管的静态电流也越小；相反，Q111导通越弱，末级管静态电流也越大。

　　0111的一种特殊状态会危及Q112和Q113及末级管：这就是Qlll不导通。例如：忘记装Qlll，或Qlll开路性故障等。

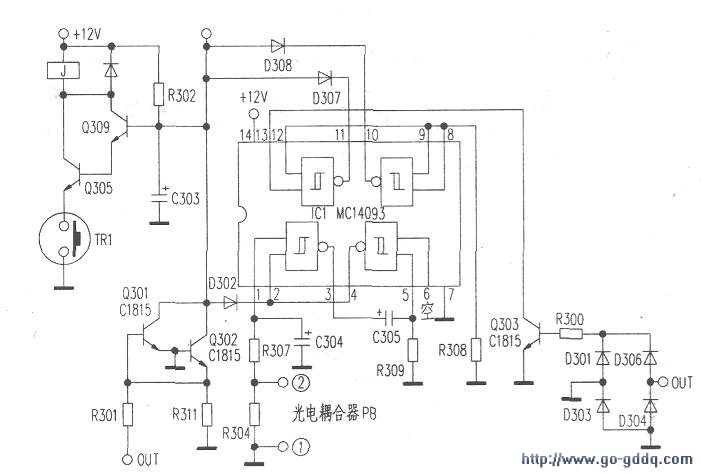

　　喇叭保护电路（见中图）：其中过电流、输出信号过强，延时接通负载保护动作的核心元件为：二输入四施密特触发器IC，该lC的型号为MC14093．国产代换型号为CD4093。

　　末级管高温保护：当散热器温度超过85℃时，TIRl温度检测元件触点断开，0305截止，继电器J释放。

　　末级管过流保护：当末级PNP管过电流时，光电耦合器PB导通，输出端并接于电阻R304两端，施密特触发器A输出由高电平跳到低电平．B触发器(5)脚电压由高电平跳到负电压。B触发器输出翻转为低电平，二极管D302导通．Q309的b极变低电平，Q309截止，Q305截止，继电器释放。

　　输出信号峰值电压过程保护：当输出信号峰值电压过强时，经D301，D306、D303、D304整流，R300降压后，三极管Q303导通．D触发器输入为低电平．Dl触发器由高电平翻转为低电平．D307二极管导通，Q309截止，Q305截止，继电器J释放。

　　中点电压失衡保护：当中点电压大于2.1V时，Q301三极管导通。Q309的b极电压为ov，Q309截止。Q305截止，继电器J释放。当中点电压小于-2,1V时，Q302导通，Q309的b极电压为负电压，Q309截止，Q305截止，继电器J释放。

　　延时接通负载保护：刚开机时，+12V通过电阻R302对C303电容充电，当充电到1.4V时。三极管Q309导通，Q305导通，继电器J吸合。充电时间即为延时接通负载时间。
　　

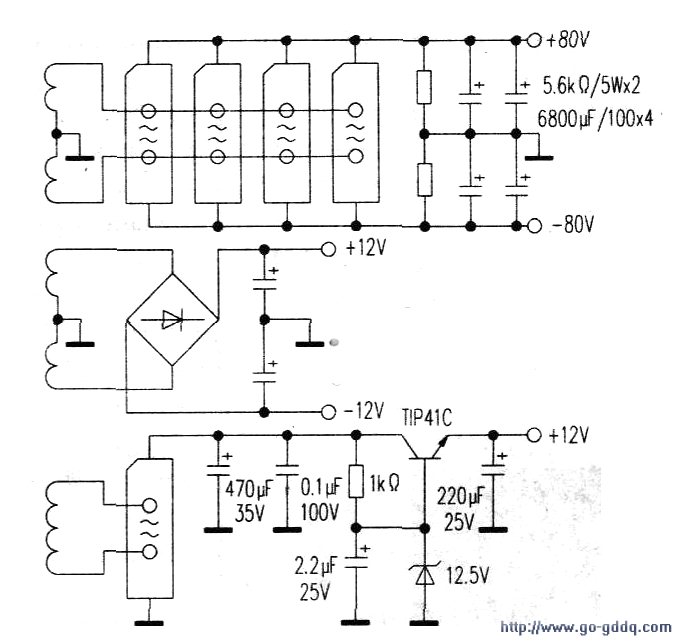

　　电源电路（如下图所示）：该机电源电路提供以下电压，正负80V供功放电路使用：正负12V供前置放大lC (JRC4558D)用电；正负12V供保护电路用电。±80V整流桥堆为RS807四个并联。保护电路+12V通过稳压电路提供。
