一台非正版中九机（型号为三星数码王TXD-668B）升级成功，现将升级详细步骤叙述如下。

　　一、查看芯片型号
　　
　　打开机顶盒上盖，查看芯片型号，该机采用的芯片组合为H12023E(解码芯片)+1108（解调芯片）+5812（调谐芯片）+2J(双27M晶振)。

　　二、手工制作升级数据
　　

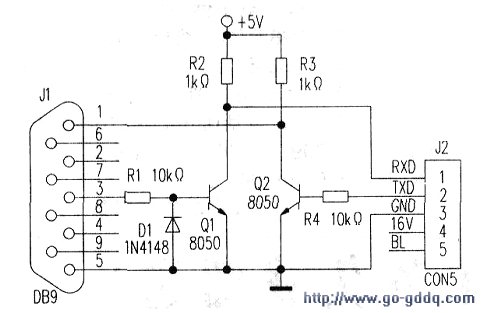

　　线按照电路原理图（如下图所示）制作升级数据线，本数据线采用分立元件形式，简单易做，笔者将电路元件统一焊接在面包板上，+5v供电采用三节5号电池。

　　Jl为标准的9针串口，J2为5针排线插头。该机升级端口为5针，其功能端从左至右依次为RX、TX、CND、16V、BL(1.6V)，接线时16V针与BL端悬空即可，当刷机失败时，短接此两针可复位芯片，以便重新刷人Bin程序。

　　三、下载升级软件
　　
　　根据该机芯片组合，上网下载对应的刷机软件和最新版的中九海尔Bin修改器软件。笔者采用的刷机软件是ABS_Flasher_V1.6，修改器软件是中九海尔通用Bin修改器Ver4.3正式版。

　　其中修改器软件的主要作用是将原机解码器芯片中的旧版Bin软件升级并保存为最新版本，刷机软件的作用是读取并保存解码器芯片中的旧版文件和将最新版Bin软件刷到解码器芯片中。

　　四、升级过程
　　
　　l、将串口线与电脑相连，另一端与机顶盒升级接口相连，注意机顶盒此时耍关闭电源，断开天线。

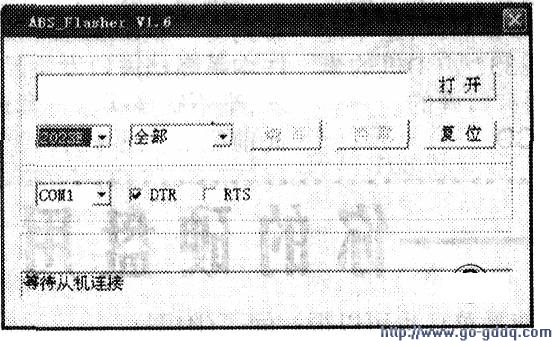

　　2．运行刷机软件，按上图所示设置好对应参数，再打开机顶盒电源，此时软件界面下部“等待从机连接”应显示“准备就绪”。若没有改变，则说明设置有误或数据线电路有问题。

　　3．准备就绪后，软件界面“读取”按钮被自动激活（由灰变黑），单击该按钮，读取并自动保存解码芯片中的旧版Bin软件，保存位置为与该软件同目录的Bin文件夹，保存文件名为flash.bin。

　　4．运行Bin修改软件，各参数采用默认设置，单击“读取”按钮，调入刚才备份的旧版Bin文件，然后单击？保存”按钮，即将旧版软件升级为最新版的Bin文件，并自动将其保存在指定位置。升级成功后界面下方会有绿色字符提示。升级参数设置及过程如下图所示。

　　5．激活已经打开的刷机软件，单击“打开”按钮，打开刚才保存的最新版的Bin文件。

　　6．单击“烧写”按钮，将Bin文件写入解码器，此过程将持续几分钟时间。

　　烧写完成后，整个升级过程即告完成。
