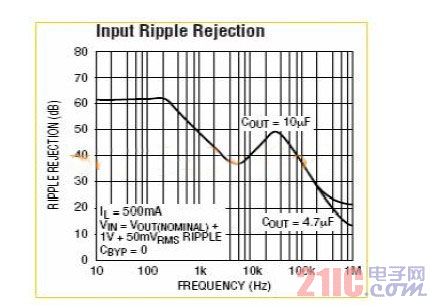

任何一款LDO都有一项指标：噪音抑制比。是一条频率-dB曲线，如右图是凌特公司LT3024的曲线。
经过LDO之后，开关纹波一般在10mV以下。
下图是LDO前后的纹波对比：
对比曲线上图的曲线和左图的波形，可以看出对几百KHz的开关纹波，LDO的抑制效果非常好。但在高频范围内，该LDO的效果就不那么理想了。
对于高频噪声，由于频率高幅值较大，后级滤波虽然有一定作用，但效果不明显。这方面有专门的研究，简单的做法是在二极管上并电容C或RC，或串联电感。
4，在二极管上并电容C或RC
上图是实际用二极管的等效电路。二极管高速导通截止时，要考虑寄生参数。在二极管反向恢复期间，等效电感和等效电容成为一个RC振荡器，产生高频振荡。为了抑制这种高频振荡，需在二极管两端并联电容C或RC缓冲网络。电阻一般取10Ω-100 Ω，电容取4.7pF-2.2nF。
在二极管上并联的电容C或者RC，其取值要经过反复试验才能确定。如果选用不当，反而会造成更严重的振荡。
对高频噪声要求严格的话，可以采用软开关技术。关于软开关，有很多书专门介绍。
5，二极管后接电感（EMI滤波）
这也是常用的抑制高频噪声的方法。针对产生噪声的频率，选择合适的电感元件，同样能够有效地抑制噪声。需要注意的是，电感的额定电流要满足实际的要求。比较简单的做法，不再详细解释。
小结
以上是关于开关电源纹波，总结的一些内容，如果能加些波形就更好了。虽然可能不太全，但对一般的应用已经足够了。关于噪声抑制，实际中并不一定全部应用，重要的是根据自己的设计要求，比如产品体积，成本，开发周期等，选择合适的方法。
