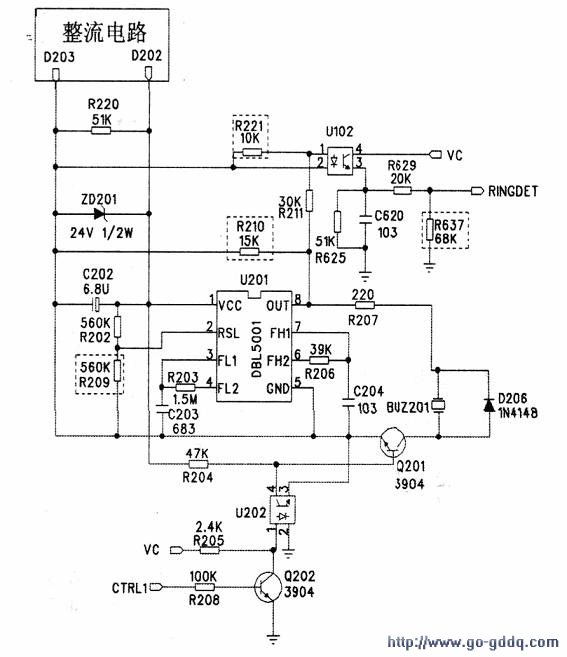

3、振铃电路
本机座机提供两种铃声电路，一种是由IC5001提供原始铃声电路．主要是在不插外接电源时或插电源时话机设置为普通铃声状态；另一种由U602提供和弦铃声。另外U102为手机振铃检测光耦，振铃时检测口(RINGDET)高电平有效，为U501提供检测信号。U202为铃声选择光耦，当选择为原始铃声时．U202截止；当选择为和弦铃声时．U202导通。Qll为BEEP音放大管。
当不插外接电源时，由IC5001完成原始铃声；插电源时话机设置为普通铃声状态，从U601(12)脚CTRL1输出高电平，Q202导通，U202截止，使话机来铃为原始铃声（见下图）。
当选择为和弦铃声时，从U602(8)脚输出，经过C105、R188、Q121放大，再由Q113、Q112组成的OTL放大电路进行放大，通过C143耦合到SPK还原成和弦铃声。
Q116的作用是当外线来铃时RINCDET脚为高电平，将U501(24)脚输出的BEEP铃声屏弊，主要是利用座机和手机之间内部呼叫和对码时的提示音。

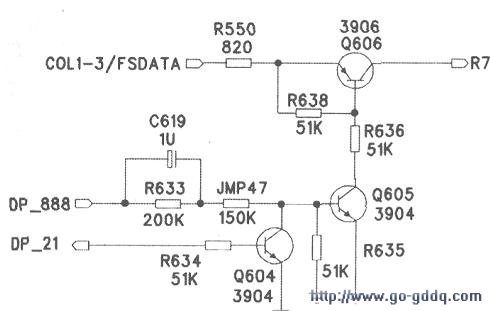

4、由Q604、Q605、Q606组成座机预置拔号或手动IP时自动启动免提电路（见下图）
座机待机预置拨号或使用手动lP时，座机U601(52)脚瞬间输出高电平，使Q605导通，Q606导通，R7端和COLI-3FSDATA间导通，相当于SPK键自动短路启动免提电路，将所拨号码送出外线。

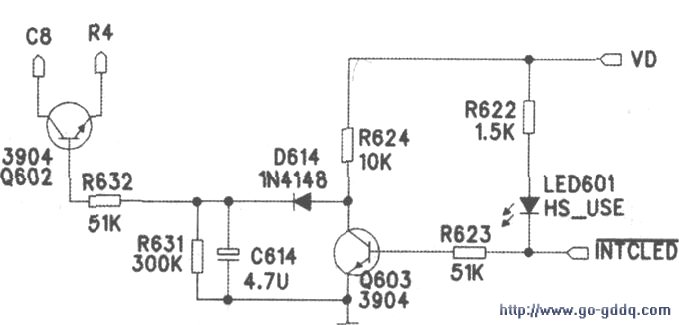

5、Q603和Q602组成座机和手机内部对讲时锁键盘，禁止拔号电路（见下图）
当座机和手机内部对讲时，LED601对讲灯亮．INTCLED脚为低电平，使0603截止，vc电压经过D614给0602提供基极偏置电压，使C7与R4间短路，将拨号键盘锁住，对讲时不让其操作。
6、免提音量控制
在摘机状态下如果将音量调到最大时，CTRL0、CTRL1脚同时为高阻抗：如果将音量调到最小时．CTRLO、CTRL1脚同时为低阻抗，将送过来的信号通过R165、R145、QR140、C153进行衰减。
