步步高HLCD007(50)TSDL型有绳录音电话机，具备如下超强功能：DTMF/FSK自动双制式兼来电显示，充分满足中国国家标准。
60组来电/20组去电/10组存储记忆，来电可查询。高品质、全数字语音答录，时间可达15分钟。主人留言、家人留言、来电录音和通话录音功能。语音播放来电号码、家人留言、通话录音等信息。来电语音报号、异地遥控查询来电信息功能。

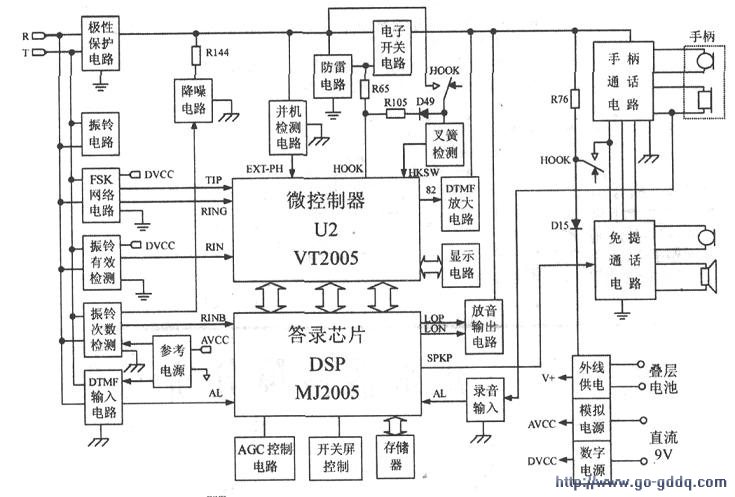

一、整机电路原理方框图（见下图 )
二、备单元电路工作原理

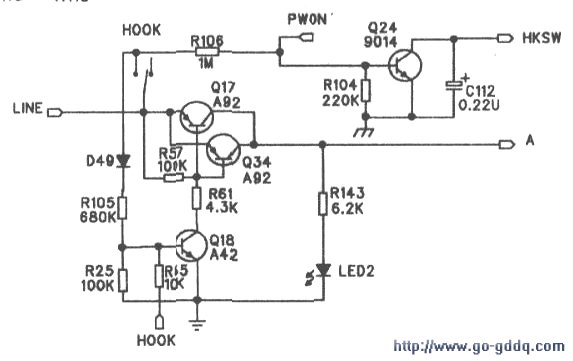

1．电子开关、叉簧检测电路（电路如下图所示）
该电路由电子开关管Q17、Q34，启动管Q18，叉簧检测管Q24，叉簧开关HOOK组成。
HKSW为叉簧检测口．低电平有效；HOOK为脉冲输出口。
取线时，外线电压经叉簧开关分两路：一路经R106、R104分压使Q24导通，因此HKSW口为低电平，由此端口送到U2第(67)脚检测；另一路经D49、R105、R25分压使Q18导通，因而使电子开关管Q17、Q34导通。此时HOOK口呈高阻状态。
挂机时，叉簧开关断开→Q18基极无偏置电压而截止→Q17、Q18相继截止，从而处于挂机状态。

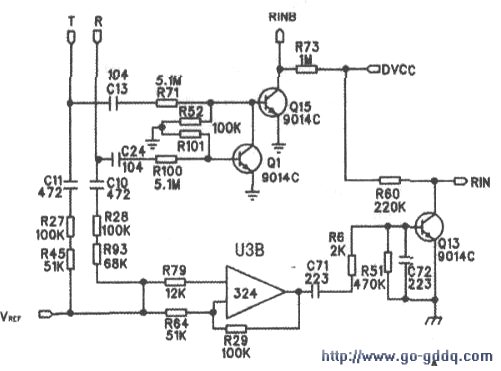

2、铃声检测电路（电路如下图所示）
铃声检测电路由两部分组成：一部分由Q15、Ql组成振铃次数检测，另一部分由U3B为核心组成撮铃信号灵敏度检测。振铃次数检测的主要作用是来电报号或异地遥控时检测撮铃多少次可启动该功能；振铃信号灵敏度检测的主要作用是来电收号肘检测交换机送人何种制式的信号，以便能正确收号。
振铃次数检测：外线送人振铃信号时，经C13、R71、R52或C24、Rl00、Rl01送人Q15或Ql进行整形，整形后由RINB口送ADSP(MJ2005)第(57)脚，由DSP识别启动异地遥控功能或开始报号。
振铃信号灵敏度检测：外线送人振铃信号由C10、CII、R27、R28、R45、R93、R79、R64耦合，经U3B运算放大器后，由013整形送人U2（VT2005）第(69)脚，在U2内部检测，当确认是振铃信号时开始解码出来电号码。
