3 系统软件设计
3．1 C8051F320单片机程序设计
C8051F320单片机程序包括：(1)A／D转换程序和程控放大控制程序；(2)基于USB器件的通信程序，接收从USB主机发送的用户指令并将采集的数据发送给USB主机。
3．1．1 A／D转换程序
衡量A／D转换性能主要有两个指标：采样分辨率(A／D转换器位数)和A／D转换速度。设置A／D转换器的采样率为2 000 Hz，并采用定时器TIME2溢出中断触发转换，每次转换结束后1O位结果数据字被锁存到A／D转换器的数据寄存器中，供USB通讯子程序数据调用，图4为A/D转换流程。A／D转换程序较简单，可通过设置C8051F320片上定时器确定A/D转换器的采样周期，由定时器的溢出周期性启动A／D转换器来采样被测数据。USB设置为块状传输模式与PC机进行数据通信。将每64个数据打成一个数据包。以充分利用硬件资源并提高数据传输效率。
3．1．2 基于USB器件的通信程序

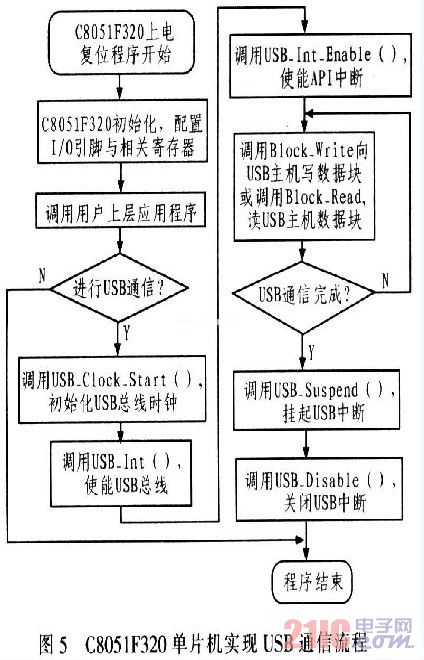

整个程序流程以USB通信为主线，如图5所示。图中所涉及的USB_CLOCk_Start()、USB_Int()等函数均是SILICon Lab公司专为C8051F320单片机USB功能开发的USB端API函数。通过在C8051F320上层应用程序中直接调用这些函数可方便快捷地访问USB底层硬件。
3．2 PC机LabVIEW程序设计
PC机LabVIEW程序设计主要完成用户图形界面和基于USB主机通信程序两大功能，从而实现人机交互，将用户输入的指令和采集模块采集的数据通过USB总线在PC机和C8051F320之间传递。
