1．实验任务
　　如图4.9.1所示，开关SP1接在P3.7/RD管脚上，在AT89S51单片机的P1端口接有四个发光二极管，上电的时候，L1接在P1.0管脚上的发光二极管在闪烁，当每一次按下开关SP1的时候，L2接在P1.1管脚上的发光二极管在闪烁，再按下开关SP1的时候，L3接在P1.2管脚上的发光二极管在闪烁，再按下开关SP1的时候，L4接在P1.3管脚上的发光二极管在闪烁，再按下开关SP1的时候，又轮到L1在闪烁了，如此轮流下去。

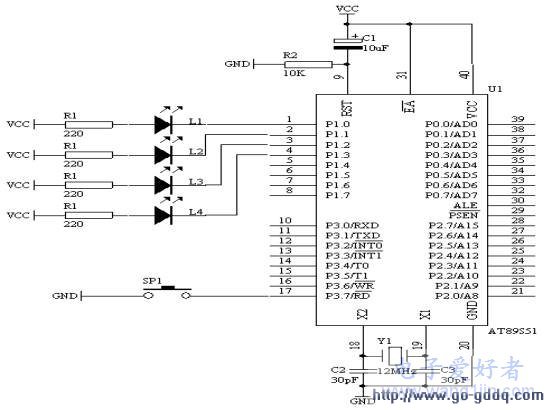

2．电路原理图

　　　　　　　　　　　　　　　图4.9.1
3．系统板上硬件连线
（1)．把“单片机系统”区域中的P3.7/RD端口连接到“独立式键盘”区域中的SP1端口上；
（2)．把“单片机系统”区域中的P1.0－P1.4端口用8芯排线连接到“八路发光二极管指示模块”区域中的“L1－L8”端口上；要求，P1.0连接到L1，P1.1连接到L2，P1.2连接到L3，P1.3连接到L4上。
4．程序设计方法
（1)．设计思想由来
　　在我们生活中，我们很容易通过这个叫张三，那个叫李四，另外一个是王五；那是因为每个人有不同的名子，我们就很快认出，同样，对于要通过一个按键来识别每种不同的功能，我们给每个不同的功能模块用不同的ID号标识，这样，每按下一次按键，ID的值是不相同的，所以单片机就很容易识别不同功能的身份了。
（2)．设计方法
　　从上面的要求我们可以看出，L1到L4发光二极管在每个时刻的闪烁的时间是受开关SP1来控制，我们给L1到L4闪烁的时段定义出不同的ID号，当L1在闪烁时，ID＝0；当L2在闪烁时，ID＝1；当L3在闪烁时，ID＝2；当L4在闪烁时，ID＝3；很显然，只要每次按下开关K1时，分别给出不同的ID号我们就能够完成上面的任务了。下面给出有关程序设计的框图。
5．程序框图

　　　　　　　　　　　图4.9.2
6．汇编源程序
ID                                 EQU 30H
SP1                               BIT P3.7
L1                                 BIT P1.0
L2                                 BIT P1.1
L3                                 BIT P1.2
L4                                 BIT P1.3
                                     ORG 0
                                     MOV ID,#00H
START:                        JB K1,REL
                                     LCALL DELAY10MS
                                     JB K1,REL
                                     INC ID
                                     MOV A,ID
                                     CJNE A,#04,REL
                                     MOV ID,#00H
REL:                    JNB K1,$
                                     MOV A,ID
                                     CJNE A,#00H,IS0
                                     CPL L1
                                     LCALL DELAY
                                     SJMP START
IS0:                               CJNE A,#01H,IS1
                                     CPL L2
                                     LCALL DELAY
                                     SJMP START
IS1:                               CJNE A,#02H,IS2
                                     CPL L3
                                     LCALL DELAY
                                     SJMP START
IS2:                               CJNE A,#03H,IS3
                                     CPL L4
                                     LCALL DELAY
                                     SJMP START
IS3:                               LJMP START
DELAY10MS:    MOV R6,#20
LOOP1:                        MOV R7,#248
                                     DJNZ R7,$
                                     DJNZ R6,LOOP1
                                     RET
DELAY:                        MOV R5,#20
LOOP2:                        LCALL DELAY10MS
                                     DJNZ R5,LOOP2
                                     RET
                                     END
7．C语言源程序
#include
unsigned char ID;
void delay10ms(void)
{
  unsigned char i,j;
  for(i=20;i>0;i--)
  for(j=248;j>0;j--);
}
void delay02s(void)
{
  unsigned char i;
  for(i=20;i>0;i--)
    {delay10ms();
    }
}
void main(void)
{ while(1)
    { if(P3_7==0)
        {delay10ms();
          if(P3_7==0)
            {
              ID++;
              if(ID==4)
                {
                  ID=0;
                }
              while(P3_7==0);
            }
        }
      switch(ID)
        { case 0:
            P1_0=~P1_0;
            delay02s();
            break;
          case 1:
            P1_1=~P1_1;
            delay02s();
            break;
          case 2:
            P1_2=~P1_2;
            delay02s();
            break;
          case 3:
            P1_3=~P1_3;
            delay02s();
            break;
        }
    }
