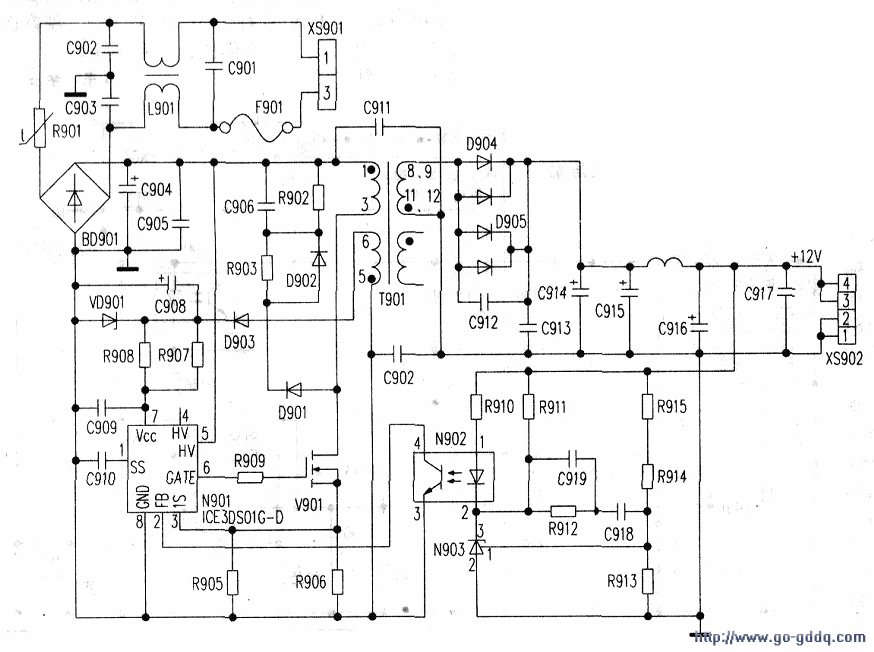

该机的供电开关电源电路见上图所示，此电源只输出一组十12V电压。220V交流电压通过保险丝F901、滤波电容C901，经互感滤波器L901、滤波电容C902、C903、温度系数电阻R901．由桥式整流堆BD901整流，C904、C905滤波后，得到约+300V的直流电压。+300V直流电压经开关变压器T901的初级(1)一(3)绕组，为开关场效应管漏极提供偏压，同时为开关电源控制集成电路N901(ICE30SOIGD)的(5)脚提供启动电压。启动电压使N901内的振荡电路开始工作，由N901的(6)脚输出驱动脉冲使开关场效应管V901工作在开关状态，场效应管漏极、源极之间形成开关电流。开关变压器次级绕组(5)-(6)端是正反馈绕组，其(6)端外接有整流二极管D903，起振后的电压加到N901的(7)脚，作为N901的工作电压。开关变压器次级(8)一(9)和(11)一(12)绕组输出的脉冲电压，经D904、D905整流，C914滤波形成+12V电压。为减少纹波，在输出端加入了由C915、L902、C916组成的LC的π型滤波器。该机电源的稳压控制电路主要由光电耦合器N902、N903等元件组成，+12V电压经电阻R915、R914、R913形成分压电路，在R913上作为取样点为N903(TLA31)提供误差取样电压．N903为误差放大器，控制光电耦合器N902中的发光二极管，若+12V电压出现升高或降低波动，会使光电耦合器中的发光二极管发光强度的强、弱发生变化，这种强、弱变化经N902次级光敏三极管反馈到N901的(2)脚，形成负反馈环路．从而达到稳压控制的目的。(3)脚为电流检测输入端，(1)脚为软启动电容端。

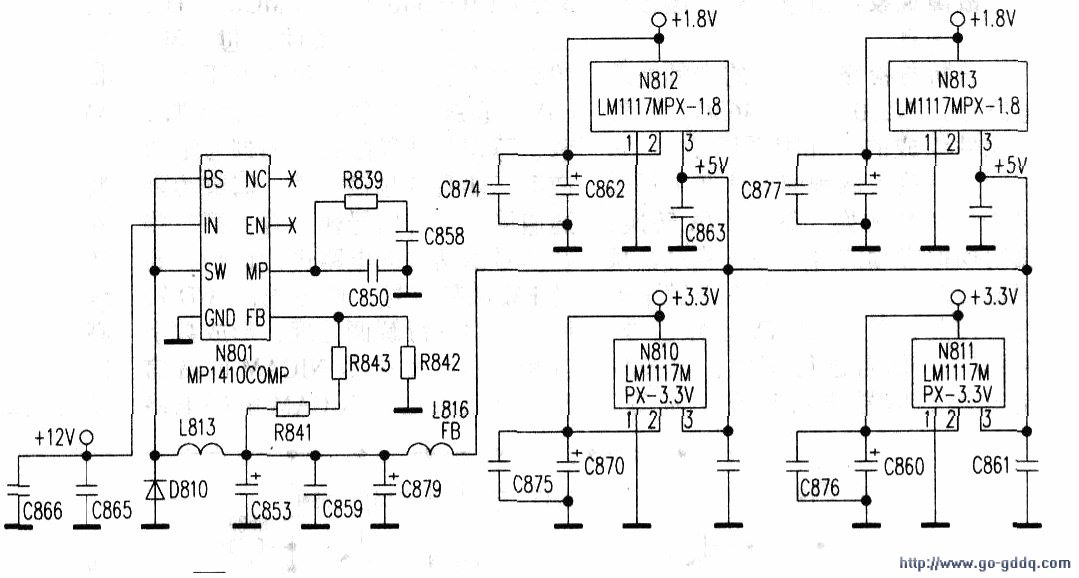

　　该机的低压供电电路如下图所示，+12V电压经N801稳压后输出+5v电压，再分别经N810。N813输出两个+3.3V和两个1.8V的直流电压。N801是一个稳压控制电路，+12V电压加到其(2)脚，(3)脚外接一个稳压二极管D810，经L813输出+sv电压，然后分别为N810~N813集成稳压器供电，由它们分别输出两组+3.3V和两组1.8V电压，为后级有关电路提供工作电压。在N801中还设置有稳压控制环节，它输出的+5v电压经电阻R841、R842、R843分压后，将取样电压作为负反馈信号送到N801(5)脚，如果输出电路中有短路故障时，可实现保护。
