该逆变器的保护电路可分为：变压器过压保护、灯管过流保护、供电异常保护等类型。

　　供电异常保护又可分为5v过低或24V过高保‘护和5v过高或24V过低保护。

　　下面对各类保护电路分别加以说明。

　　一、灯管过流保护、变压器过压保护
　　
　　故障形式有：1．供电电压正常：2.02964不工作，其(7)脚无输出。现对其电路分析如下：

　　1．灯管过流保护
　　

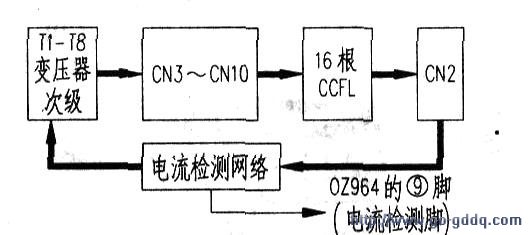

　　灯管电流走向如下图所示。粗线为灯管电流回路。细线为电流检测网络接口，此网络将电流信号转变为电压信号后，送入控制芯片。

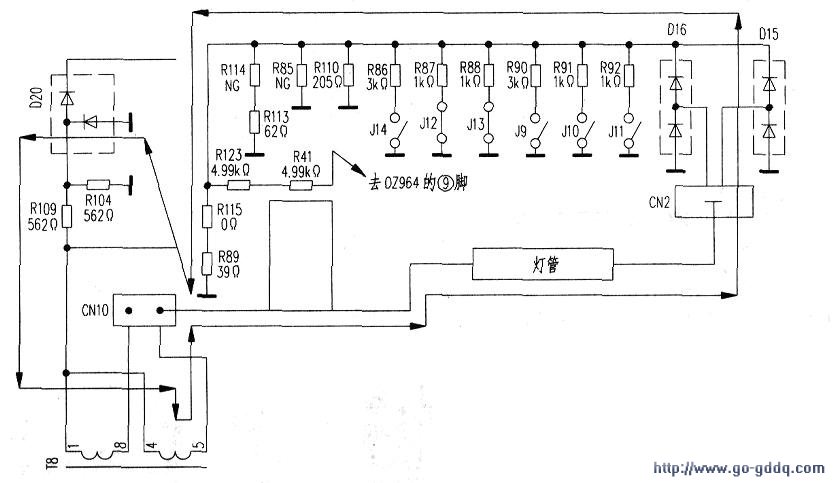

　　实物图电流走向拼合图如下图所示。图中框线为正向电流走向。此电流在R89/R88/RIl0等构成的等效电阻上将电流转换为电压，经R123/R41耦合加到02964的(9)脚。此电压作为电流检测与保护的基准。

　　2．变压器过压保护
　　

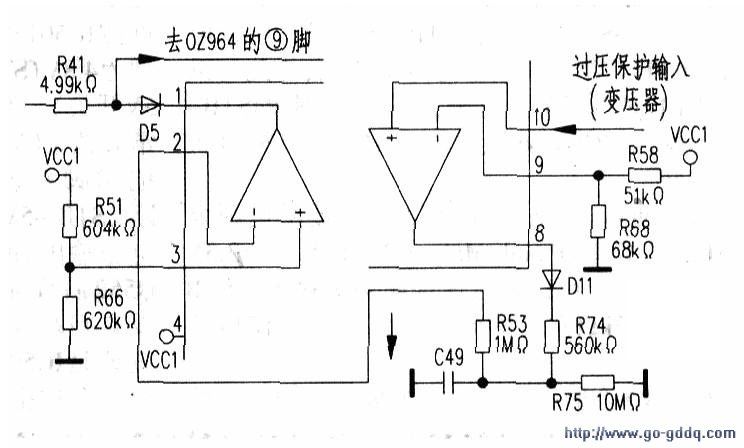

　　在有的逆变器板上过压保护是直接加在02964(2)脚上的，而本机的过压保护是加在U2的(10)脚上的。经其内部的CH3、CH1从U2的(1)脚输出，经过D5的耦合同样加在02964的(9)脚。在电路无异常情况时D5是截止的，若有异常经触发U2的(1)脚输出ov，经D5将02964的(9)脚电压拉到1.25V以下，造成02964停止工作。变压器过压保护拼合图如下图所示。
