激光二极管(以下称LD)即使采用恒流驱动，其光输出功率也会随温度变化而发生大的变动，因此必须监视它的光输出，利用反馈环路来控制驱动电流，这即是自动输出控制APC(AutomatICPowerControl)电路。

　　以日产HL6312G的LD为例，驱动电流50mA．在25C时有3mW的输出。若温度升高至50qC，则50mA电流还达不到LD的门限值，根本不能发光：但若温度低至O℃，则输出功率可超过5mW，可能会损坏LD。对这款LD．若保持输出功率3mW不变，则在温度从O℃变化至50c时，驱动电流的变化在40mA至70mA之间。这就是APC电路的作用。

　　APC电路中的光输出检测，利用了与LD封装在一起的光电二极管(以下称PD)。在LD工作时，PD中流过与光输出成正比的检测电流Im；而PD自身的温度特性良好，温度的变化对Irn的大小影响甚微。

　　APC电路参数设计步骤如下：

　　1．确定激光二极管
　　
　　这里就选用HL6312G，其光输出4mW，电源电压3.3V，工作温度范围O℃—50℃。电气特性见附表。

　　APC电路采用简单的电路，如上图。

　　●检测电流光输出5mW时规定的检测电流为0.2mA—0.8mA．则4mW光输出时，检测电流为4/5倍，即0.16mA—0.64mA。

　　LD工作电流在5mW光输出时是从标准的55mA到最大85mA．则在4mW光输出时，工作电流也减少至4/5倍。

　　●工作温度范围，产品手册中的工作温度范围是O℃—50℃，在25℃时工作电流的最大值为85mA；而25℃和50℃的工作电流相差20mA，加上这20mA，最大工作电流达105mA。

　　2．基准电压和负荷电阻的确定
　　
　　基准电压Vref的大小不是很严格．可先取电源电压的一半，即1.65V．若不匹配可再变更。

　　PD的负荷电阻由半可变电阻VRI和R5串联构成．VR1的值由检测电流的最小值确定，而R5的值由检测电流的最大值确定。

　　4mW光输出时，检测电流的最大值为0.64mA,则R5=Vref/Im(max)=1.65V/0.64mA=2.57kΩ．取标称值2.2kΩ。

　　最小值为0.16mA，则VRl=VreUlm(min)-R5=1.65V/0.16mA-2.2kΩ=8.lkΩ，选取lOkΩ的半可变电阻。

　　3．运放和晶体三极管的选择
　　
　　根据驱动脉冲的频率来决定，如果是用高速脉冲驱动，就不宜选用低频的运放和晶体管。考虑到在高温时LD的电流可能达到lOOmA．为了给晶体管基极提供接近电源电压的的驱动电压，要采用满摆幅的运放。上图电路为连续驱动。

　　4．保证电路稳定的电容器　　
　　
　　为防止运放产生振荡，需加入电容CI．其容量取决于PD的结电容；如果不采用脉冲驱动的话，容量可取大一点以求稳定。电容C2用于防止浪涌电流对LD的冲击，在不是脉冲驱动时可以取大点容量的电容，但若是高速脉冲驱动，就不能加入C2．而应采取另外的保护措施。

　　5．基极电流限流电阻
　　
　　电阻R3是防止基极电流过大和电路振荡而设；R4则为降低增益而使电路稳定工作。当发生晶体管的集、射极短路时．R4还可限制流过LD的电流。

　　若R3取值偏大，则高温时由于晶体管hFE的变化，可使基极电流偏小；但R3过小，在温度特别低时又会引起电路振荡。R3-般取值IkΩ_lOkΩ。

　　必要的基极电流由下式求得：

　　Iop(max)=105mA。此时根据运放的最大输出电压可求出R3的值：

　　若R4过大，电流增大时产生的压降将使晶体管的VCE降低，发射极电压升高，结果是需要提高运放的输出电压。R4一般取值几欧姆．几十欧姆。例如取4.7Ω时：

　　管已工作在饱和区域。一般希望VcE不低于o.5v，这种情况下，本例可以取消R4。

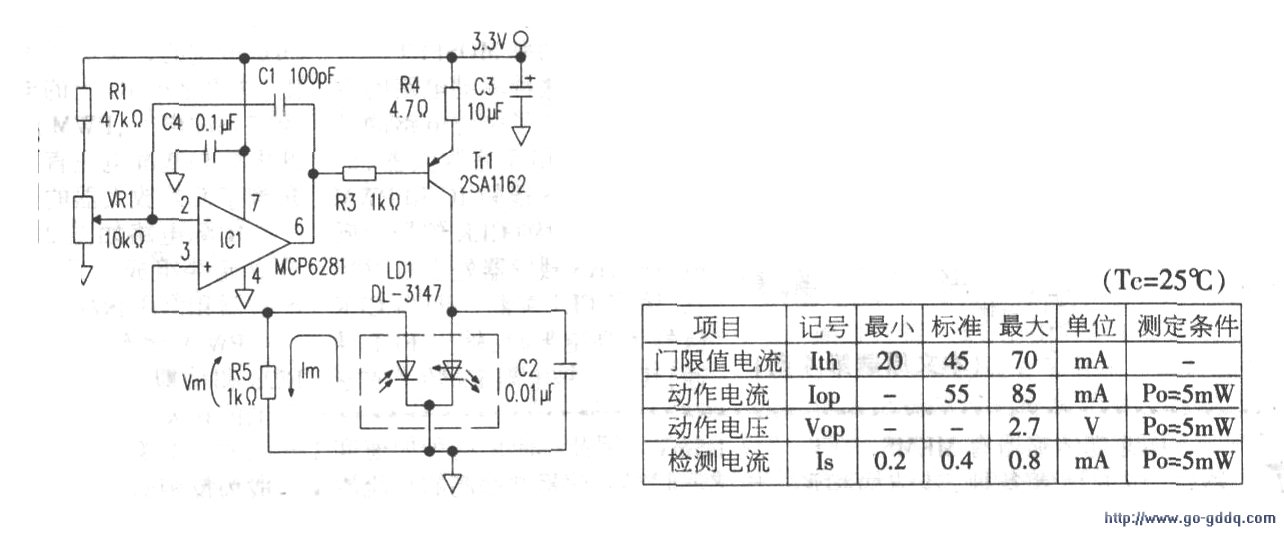

　　下图是使用DL-3147激光二极管的APC电路。运放为单电源满摆幅输出的MCP6281．晶体管2SA1162．最大集电极电流达150mA。与上图中的HL6312G不同．DL-3147是共阴极激光二极管，其PD因不能反偏置而只能用较小值的负荷电阻；最大光输出7mW，电路设定为5mW。
