2 输出时钟的性能指标测试

对TSP8500芯片输出的系统时钟和外同步时钟的各项指标进行了测试。下面主要给出时钟的抖动特性以及锁定模式下SEC的相位漂移特性和保持模式下SEC的相位漂移特性。

2.1 输出时钟抖动特性

将高速示波器设置为“长余晖”模式，测试TSP8500输出的系统时钟sysclkout和外同步时钟ext_clkout的信号波形，得到输出时钟的P-P抖动特性。其中sysclkout时钟的P-P抖动小于100ps；ext_clkout时钟的P-P抖动小于2ns。

2.2 SEC的相位漂移特性

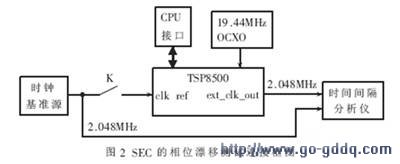

测试方法如图2所示。

function ImgZoom(Id)//重新设置图片大小 防止撑破表格 { var w = $(Id).width; var m = 650; if(w

采用铷钟作为测试时钟基准源。基准时钟送TSP8500进行跟踪，同时送时间间隔分析仪。

TSP8500的系统时钟sysclkout的参考源，通过CPU接口选定为时钟基准源送来的2.048MHz时钟。由于系统时钟sysclkout输出为38.88MHz，不便于用时间间隔分析仪进行测试，所以采用外同步时钟ext_clk_out接口输出2.048MHz时钟送时间间隔分析仪进行TIE曲线的测试；而ext_clk_out时钟的参考源，则通过CPU接口选择sysclkout时钟。

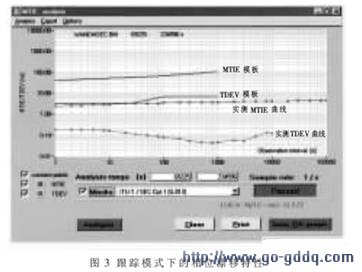

在跟踪模式下，图2中的开关K闭合，测试24小时后得到的MTIE/TDEV曲线，如图3所示。



从图3的测试结论来看，TSP8500跟踪模式下的相位漂移特性满足ITU-T G.813建议要求。

跟踪24小时后，将图2的开关K断开，TSP8500的系统时钟自动进入保持工作模式，继续用时间间隔分析仪表测试24小时，得到保持模式下的MTIE/TDEV曲线，如图4所示。



从图4的测试结论来看，TSP8500芯片在保持模式下的相位漂移特性也满足ITU-T G.813建议要求。

TSP8500芯片所采用的FPGA，其成本低于10＄，远低于商用SEC芯片的价格，且功能可靠，具有相当高的性价比，有望得到更大规模的商用。采用单片FPGA实现的SEC芯片TSP8500，输出时钟满足其在SDH设备中应用的要求，各项时钟性能指标完全满足ITU-T G.813的相关建议要求。TSP8500芯片已在国内某著名通讯设备厂商开发的SDH设备中得到应用。

(
