(1)微处理器（MPU）：CPU采用高速8 bit SST89C516微处理器，内含32 KB程序区、256 B RAM区、可扩展64 KB外部数据区。
    (2)具有非接触式射频通信接口，支持符合ISO14443国际标准的非接触IC卡（MIFARE ONE，TYPE A）；可支持基于MIFARE PRO技术的双界面CPU卡。
    (3)内置大容量EEPROM存储器，容量为16 KB，可存储16 B记录1 000条，存储数据可保存10年以上。
    (4)内置以太网模块，支持TCP/IP等网络协议，用于实现远距离信息传输（数据上传、黑名单下载、校正时间、参数下载等）。
    (5)门控器表面可配置128×64点阵液晶（带背光），可显示4×8汉字（或4×16字符、数字），用于显示日期、时间、提示信息、卡信息、门锁状态信息等内容。
    (6)具有内部硬件掉电保护实时时钟，误差不大于60 s/月，无千年虫或其他跨年跨月等时间问题。
    (7)支持IEEE802.3af以太网供电。
5 系统总体软件设计

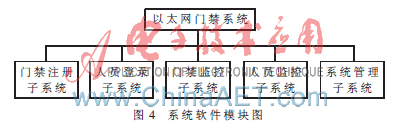

    根据实际情况，采用感应式IC卡控制出入口，实行入口刷卡开门，电脑可以实时监控，使出入口管理方便、安全、高效。系统软件模块图如图4所示。

    本系统在每个进门处安装一个非接触IC卡门控器，在出门的另一端安装出门按钮，在门上安装电锁（电磁锁或者电插锁，根据情况选择）。这些设备和系统服务器、终端管理计算机、网络交换机组成一个以太网络，形成一个稳定的门禁管理系统。系统的门状态、用户门禁权限、用户资料和智能卡的注册都由管理电脑完成[2-5]。
    本系统不仅对系统外的非法卡进行“拦截”，还可以对系统内合法人员经过出入口的时间和门禁点进行记录管理。
5.1 进门设备及流程
    入口设备是非接触IC卡门控器。门控器在工作状态下，会以一定的频率进行扫描，当检测到智能卡时，会把检测到的信息进行数据处理，同时对数据进行运算并执行命令操作。如果是合法的信息，则允许其通行；若为非法信息则“拦截”下来，还可以蜂鸣器进行声音报警，并上传系统。
5.2 出门设备及流程
    出门设备主要是出门开关。简单的出门控制只需要提供一个开关量给控制器，当控制器的出门按钮端子接收到一个开关信号时，控制器就会改变相应门的门锁输出端子状态，实现控制门的开关功能。
    以太网供电在门禁系统中的应用为用户带来的好处是显而易见的。由于它只需要安装和支持一条而不是两条电缆，随着与以太网相连的设备的增加，无需为数百或数千台设备提供本地电源，将大大降低部署成本，并简化其可管理性。另外以太网供电端设备只会为需要供电的设备供电。只有连接了需要供电的设备，以太网电缆才会有电压存在，因而消除了线路上漏电的风险。以太网供电在门禁系统中的应用，使用户可以在当前的以太网设备上融合新的供电装置，并可以在现有的网线上提供48 V直流电源，降低了网络建设的总成本，保护了投资。
