结构化布线是当今所有数据通信网络的基础。随着许多新技术的发展，数据网络得以提供越来越多的新应用及新服务：如在不便于布线或者布线成本比较高的地方用户开始考虑在现有以太网络架构之上尽可能布置一些网络安全摄像机及其他一些网络安全设备。
   目前此类新的应用已经越来越被用户所接受，并且得到了快速的发展。所有这些支持新应用的设备由于需要另外安装AC供电装置，特别是IP网络摄像机、门禁等都是安置在距中心机房比较远的地方更是加大了整个网络组建的成本。为了尽可能方便及最大限度地降低成本，电子电气工程师协会IEEE批准了一项新的以太网供电(POE)标准IEEE 802.3af[1]，确保用户能够利用现有的结构化布线为此类新的应用设备提供供电能力。
    1 PoE以太网供电系统
   一个完整的PoE系统包括供电端设备（PSE）和受电端设备（PD）两部分,两者基于IEEE802.3af标准建立有关受电端设备PD的连接情况、设备类型、功耗级别等方面的信息联系，并以此为根据控制供电端设备PSE通过以太网向受电端设备PD供电。
   供电端设备PSE可以是一个 EnDSPan(内置了PoE功能的以太网供电交换机)和 Midspan(用于传统以太网交换机和受电端设备PD之间的具PoE功能的设备)两种类型，而受电端设备PD则是一些具PoE功能的无线局域网AP、IP电话机等终端设备。

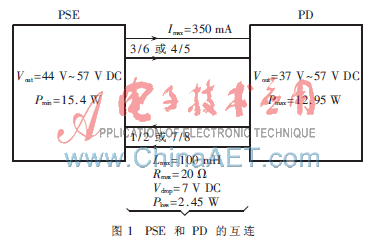

   按照 IEEE 802.3af的规范，供电端设备PSE与受电端设备PD设备的连接参数如图1所示。

    IEEE 802.3af以太网供电标准定义了一些在设计PoE网络时必须遵循的参数：
   (1)操作电压一般情况下为 48 V DC，但其也许可能在44 V DC～57 V DC之间，但无论如何是不能超过60 V DC的；
   (2)由PSE产生的最大电流一般情况下在350 mA～400 mA之间变化。这将确保以太网电缆不会由于其本身的阻抗而导致过热；
   (3)上述两个值使得PSE在其端口输出会产生最小15.4 W的功率输出，考虑到经过以太网电缆后的损耗，受电端设备PD所能接受到的最大的功率为12.95 W。
2 以太网供电工作过程
   供电端设备PSE是整个POE以太网供电过程的管理者。在一个网络中布置PSE供电端设备时，PoE以太网供电工作过程如下：
   (1)检测过程。开始时，PSE设备在端口只是输出很小的电压，直到其检测到线缆的终端连接为一个支持IEEE 802.3af 标准的受电端设备。
   (2)PD端设备分类。当检测到受电端设备PD之后，供电端设备PSE可能会为PD设备进行分类，并且评估此PD设备所需的功率损耗。
   (3)开始供电。在一个可配置的启动期内(一般小于15 ?滋s)，PSE设备开始从低电压开始向PD设备供电，直至提供到 48 V级的直流电源。
   (4)供电。为PD设备提供稳定可靠的48 V级直流电，满足PD设备不越过15.4 W的功率消耗。
   (5)断电。如果PD设备被物理或者电子上从网络上去掉，则PSE会快速地(一般在300 ms～400 ms之内)停止为PD设备供电，并且又开始检测过程，检测线缆的终端是否连接PD设备。
   在整个过程当中，一些事情如PD设备功率消耗过载、短路、超过PSE的供电负荷等会造成整个过程在中间会中断，又会从第一步检测过程开始。
3 以太网供电门禁系统

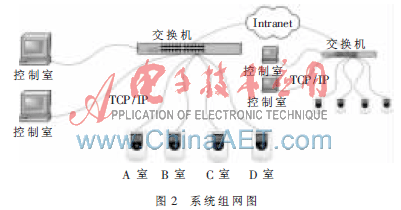

   如图2所示，以太网供电门禁控制系统由系统服务器、多台分散的终端管理计算机、网络交换机、跨接器、门禁读卡控制设备和电控门锁等组成。门禁读卡控制设备采用以太网方式与交换机相连，实现了网络设备即插即用，无需外接电源，便于安装和维护。即插即用的安装方式极大地减少了人工成本，并且实现了通过在线访问系统进行有效的控制。当一台门禁读卡控制设备发生故障时，系统会及时发现，并且不会殃及整个系统。当网络发生故障时，门禁读卡控制设备可进入“孤岛状态”运行，降低了受破坏的风险，增强了可靠性。

    以太网供电门禁控制系统对网络内所有的门禁读卡控制设备均可做全局化处理，可分权限地对门禁读卡控制设备进行远程控制。因此，以太网型门禁控制系统的组态是非常灵活和经济的组网方案。
   以太网供电门禁控制系统可具有系统实时自检功能。对于系统中的典型故障（如断网），中央工作站和门禁控制读卡器均可以声音信号和文字告警提示。在系统断网故障时,各点的门禁控制读卡器可以独立工作,并且可以记录刷卡开门信息，当故障排除后，信息会自动上传。
   以太网供电门禁控制读卡器提供RJ-45标准接口，采用TCP/IP标准通信协议，可与其他系统联接，组成一个大的智能管理系统，此外, 系统还可开放必要的通信协议以便进行更高层次的集成。
