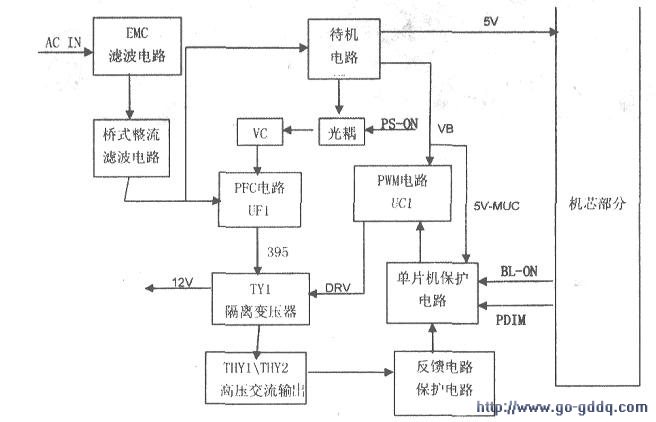

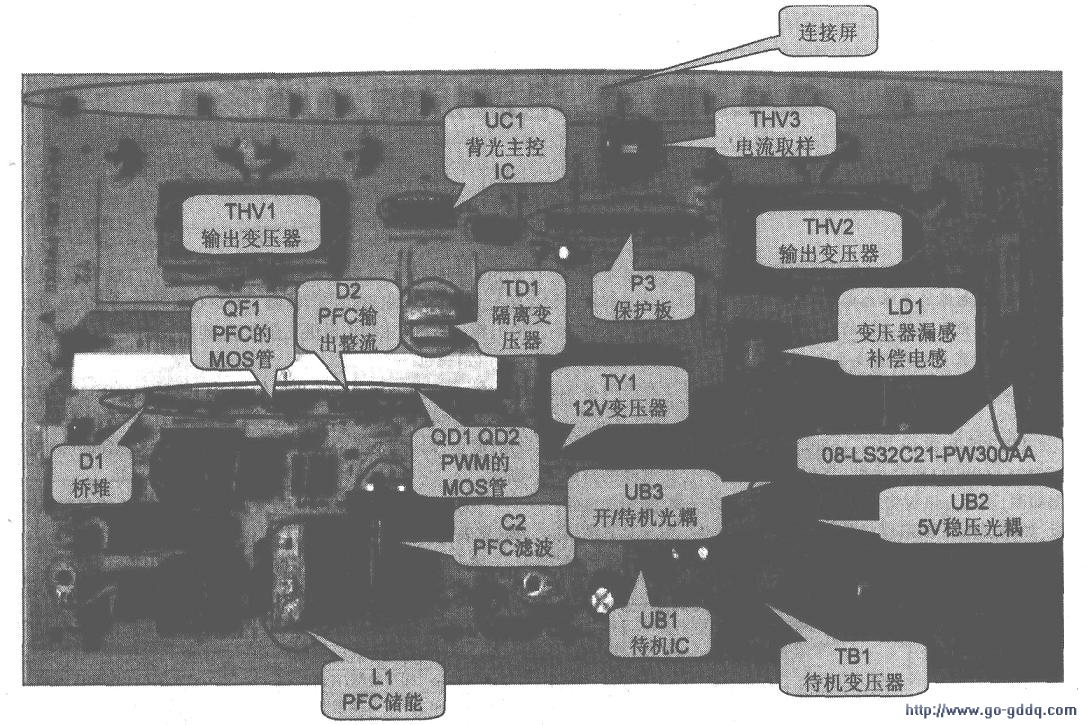

LPL32S电源采用了L6562D(PFC)、FSQ510（待机）、SG3525A(PWM)和单片机（高压控制和保护）．其组成电路框图如上图所示。该板将主电源和Inverter集成一体．其实物电路板，如下图所示。具有结构简单、成本低等优势。由于具有高压部分，因此调试过程千万要注意安全，勿触碰或让异物接触热及HVl~HV8的部分．LPL32S电源适用的型号有：L32M9B、L32M16、L32Fll、L32M16、L32M9BD、L32E77、L32M71等型号。

　　一、LPL32S电源各单元电路信号流程介绍
　　
　　1．交流输入电路
　　
　　交流市电自相线(Liveline)和零线(Neutralline)经过Pl输入；F1为保险管（在输入电流过大时熔断，以保护电路）；VR1为压敏电阻（其阻值在其端电压达到一额定值时急剧下降并迅速导通，其工作电流增加了几个数量级，可吸收在输入端由于雷电等因素而产生的电压尖峰，从而有效地保护了其他元器件不致因过压而损坏）；TH1为热敏电阻（负温度系数电阻，吸收开机干扰脉冲）。

　　2．待机电路分析
　　
　　经过Dl整流后的320V直流电压，经过DB1、DB2再次整流后在经过CB1滤波后的直流，通过RB1、RB2、RB3加到待机UB1的(8)脚内部启动电路，再通过(5)脚给CB4进行充电，当CB4达到vCC启动电压闽值，UB1进入工作状态，控制变压器T2次级各绕组的输出。

　　(1)开机
　　

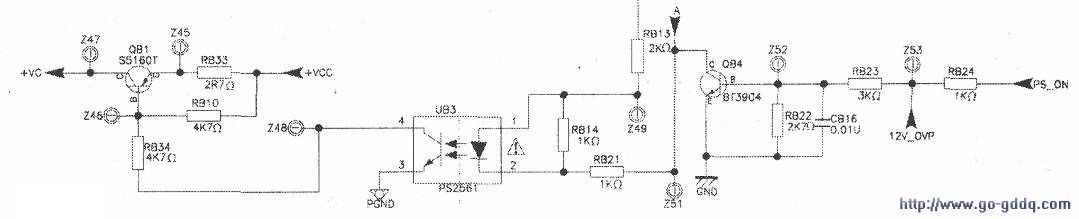

　　当收到数字板发出开机的高电平信号后、经RB24、的b极，QB4导通，光耦UB3的(1)、(2)脚间的发光二极管导通，将信号耦合到光耦UB3的(3)、(4)脚。这时QB1导通，vCc供电通过QB1输出给PFC主控lC提供_T作电压，如下图所示。

　　(2)关机
　　
　　当收到数字板发出关机的低电平信号后、经RB24、RB23后送到QB4的b极，QB4截止，使光耦UB3的(1)、(2)脚截止，同时QB1截止，则vCc经过QB1给PFC的主控lC供电将被切断，如下图所示。

　　(3)待机电路处理lC (UBl)FSQ510各引脚功能与实测数据（见下表）。
