3、PFC电路
（1）L562简价
L6562是一款电流模式PFC控制器．工作在过渡模式(TM)，其引脚功能与L6561兼容，并在性能上有所改善。高度线性的乘法器包含一个特殊的电路．可以减少交流输出电流的失真．以上功能使得在大负载的情况下能实现谐波失真极小的宽电流动作。输出电压通过电压模式误差放大器和精确的内部参考电压(l%，Ti=25℃)来控制。
该集成电路功耗很低(启动前小于70 μA，运行时小于4mA)．并且有禁用功能，可实现遥控开关功能。上述特性均符合节能标准（蓝天使、能源之星、能源2000等）。有效的2步过压保护功能可以在启动或断开负载时安全地控制电压。其各引脚功能与参考测试值如下表所示。
| 引脚 | 符号 | 正向电阻 | 反向电阻 | 参考电压 | 功 能 |
| 1 | INV | 650Ω | lOkΩ | 2.11V | 直流输出误差信息输入 |
| 2 | COMP | 650Ω | 39kΩ | 6.12V | 误差放大器输出，相位补偿 |
| 3 | MULT | 600Ω | 18kΩ | 3.5V | 主输入乘法器输入 |
| 4 | cs | 500Ω | 500Ω | ov | 控制环路PWM比较器输入 |
| 5 | ZCD | 650Ω | 7kΩ | 1.48V | 退耦感应器零电流检测输入 |
| 6 | GND | O | O | / | 芯片地 |
| 7 | GD | 550Ω | 6kΩ | 脉冲 | 驱动信号输出 |
| 8 | VCC | 550Ω | 70kΩ | 17.5 | 芯片电源供电端 |
(2) PFC电路分析
下图电路是IPL32S的PFC实际电路图UF1的(8)脚获得vcc后，开始工作。从(7)脚输出驱动脉冲信号控制QF3截止和导通，完成功率因数的校正。当PFC的驱动信号是高电平时，QF3导通、整流后的市电对Ll进行充电，电能转化成磁能储存在Ll;当PFC的驱动信号是低电平时，QF3截止使L1储存的磁能释放，经D2整流、C2滤波后向PWM电路提供稳定的380V电压。
4．PWM电路
(1)UC1供电
介绍当VB电压正常后，QC2的b极因为QC6和QC1的截止而截止，无法给UC1供电；当P-CON的高电平到来后QC1首先导通，然后QC6导通，QC2随之导通，VB电压就可以提供给UC1的(15)和(13)脚供电，UC1开始工作。
（2)PWM电路介绍
P_CON高电平使得QC5导通，将(10)脚置为低电平，UC1正常工作。若高压侧工作异常，则小板输出的P-CON变为低电平，锁死UCl;(9)脚主要是为了出现故障时锁机，当(1)脚电压大于(2)脚电压时，(9)脚输出为高电平，使得(1)脚持续大于(2)脚（即(9)脚持续输出为高电平），UC1的驱动脚停止输出，否则UC1会进入间歇工作。
(3)PT保护电路介绍当
(1)脚电压大于(2)脚电压时，(9)脚输出为高电平，使得(1)脚持续大于(2)脚，即(9)脚持续输出为高电平，UC1的驱动脚停止输出，否则UC1会进入间歇工作。

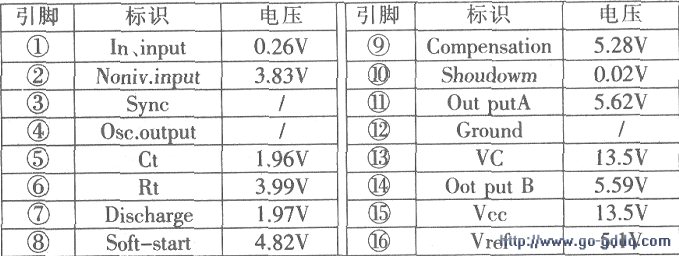

UC1采用SC3235．各引脚功能与实测电压值见下表。
