现代生产的电子仪器设备，为了用户使用方便，往往配有电缆线。许多电缆线股多、径细、颜色繁杂且相近，工人生产这样的电缆线，经常出现线与端子引脚接错的现象，偶尔也出现在端子引脚处短路和断路等现象。

　　为消除这些隐患，我们设计了25芯电缆线智能检测仪。工人焊接完25芯电缆线后，使用该仪器进行检测，能立即发现问题，保证了25芯电缆线的生产质量，提高了生产效率。下面介绍该仪器的电路、原理、程序设计和检测方法。

　　一、电路简介

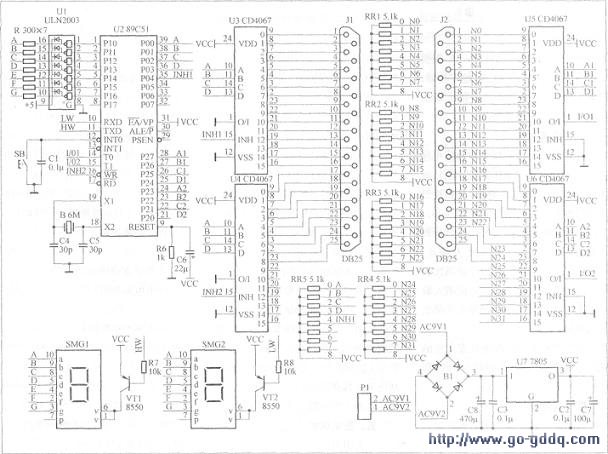

　　25芯电缆线智能检测仪原理图如下图所示(配刊光盘中有PCB图)，该检测仪电路的核心是单片机89C51，集成电路U3、U4、U5、U6皆是单16路模拟开关CD4067，它们与25芯电缆线的插座儿和J2的引脚相连，组成检测电路，共阳极数码管sMG1、SMG2、ULN2003、VT1、VT2等组成检测信息显示电路，整流桥Bl和稳压集成电路U7等组成电源电路，SB是检测开始键。

　　二、原理简介

　　25芯电缆线智能检测仪原理如下：CD4067的INH引脚为选通使能输入端，低电平有效，单片机89C51的P0口输出的地址码在00H～0FH的范围内，U3的INH使能端有效，U3的地址选择输入端ABCD接收PO口输出的这16个地址码。当P0口输出的编码在10H～18H的范围内时，U3的使能端无效，让P3．6输出为0，则U4的使能端有效，U4的地址输人端ABCD接收P0口输出的这9个地址码。U5使能端接地，它的地址选择输入端ABCD接收89C51P2口高四位送出的16个地址码。U6的使能端接地，它的地址选择输入端ABCD接收P2口低四位送出的9个地址码。25芯电缆线的插座J1的引脚与U3、U4的输出脚一一相连，25芯电缆线的另一端插座J2的引脚与U5、U6的输入脚一一相连，若将25芯电缆线的两个插头分别插入J1和J2，便将U3、U4的输出脚和U5、U6的输入脚一对一的连接起来。当P0口输出的地址码选择U3或U4的第i个模拟开关闭合，则U3、U4的第i个输出脚为低电平，这时P2口输出的地址码使U5、U6相连的第i个模拟开关闭合时，U5或U6的数据输出端I／O输出便为零，当P2口输出的地址码使U5、U6不相连的第j个模拟开关闭合，那么U5或U6的数据输出端应为1。这样U3、U4中每一个模拟开关闭合后，要对应U5、U6的25个模拟开关分别闭合进行检测，符合前述规律该芯线连接正确，不符合前述规律的该芯线连接出错，将出错的线号存放在存储器中，最后显示出来。显示信息由89C51的Pl口送出，通过ULN2003驱动SMG1、SMG2数码管，单片机P3．0和P3．1分别使VT2和VT1控制数码管的低位和高位。SB是检测25芯电缆线的开始键。

　　三、程序设计简介

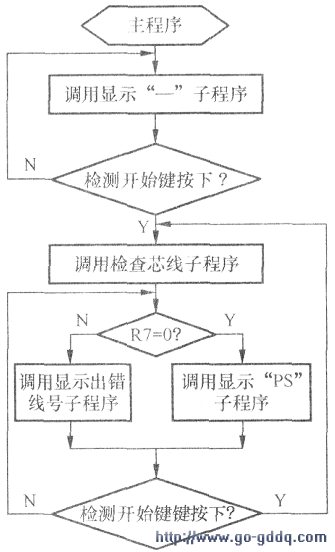

　　25芯电缆线检测仪程序设计，采用了模块化设计，其程序模块大体可分为：主程序、检测芯线子程序、显示子程序等，其中主程序的流程图参看下图，

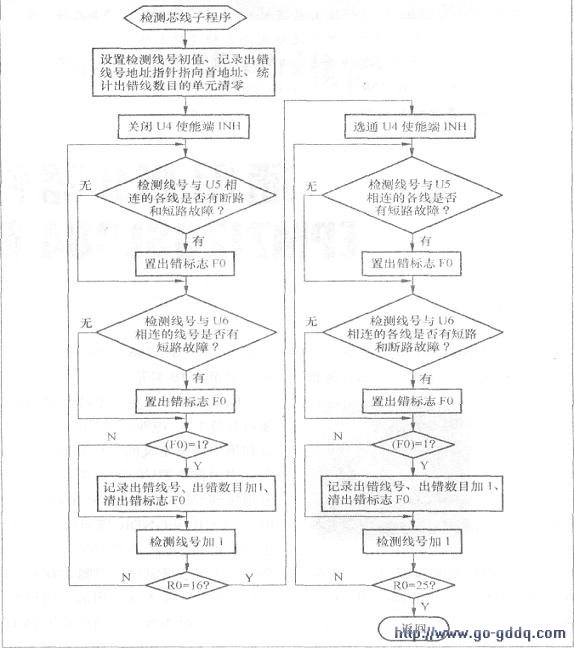

检测芯线予程序流程图参见图。具体的程序见本期配刊光盘。

　　四、检测方法简介

　　用该智能检测仪检测25芯电缆线的过程是这样的：

　　1．首先接通电源，该检测仪显示符号“一一”。

　　2．然后将25芯电缆线的两端子分别插入仪器的两插座J1和J2中。

　　3．按检测开始键SB，仪器便按预定的程序依次检查25芯电缆线的每一根线接线是否正确。

　　4．最后仪器自动将检查的结果显示出来。若电缆线焊接无误，该检测仪显示符号“PS”。若有的芯线接错，该检测仪便显示该芯线的线号。若有几根芯线接错，数码管便采用循环显示方式显示这几根线的线号。

　　5．若要再检测这根电缆线，只要再按一下检测开始键即可。若要检测另一根电缆线，只要换上去重复2、3、4的步骤即可。
