用NCP1014作控制器的离线LED驱动电源电路
来源:本站整理  作者:佚名  2011-12-15 14:23:54

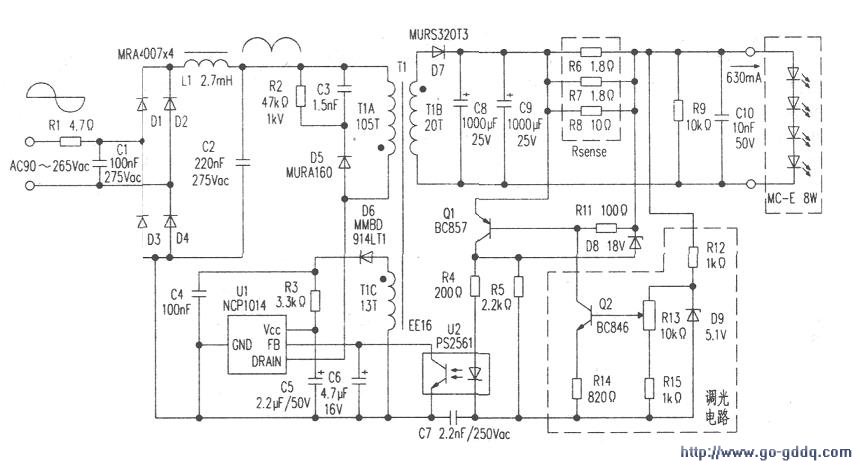

  用NCP1014作控制器的离线(offline)8WLED驱动电源电路如图1所示。这种LED驱动电路的AC输入电压从90VAC到265VAC,输出8W,驱动Cree公司的一个XLAMPMC-E,可以用作便携式台灯、橱柜灯或走廊灯等。MC-E在一个封装内含有4个表面贴装LED,每个LED的额定电流是700mA,通过LED串的实际电流是630mA。

  上图中.Rl为可熔保险电阻.C1、Ll和C2组成EMI滤波器.D1—D4为桥式整流器,UI(NCP1014)、变压器Tl、整流二极管D7、电容C8/C9等组成DC-DC反激式变换器。电流传感电阻Rsense(R6、R7和R8)、晶体管Ql、光电耦合器U2、电容C6等组成反馈环路,Q2、R13、R14、R15、R16、D9组成调光电路。

  NCP1014是将PWM控制器和700V的功率MOSFET集成在同-4引脚SOT-223封装中的IC.最大漏极电流是450mA。上图中的Ul开关频率为lOOkHz(此外还有65kHz和130kHz版本)。NCP1014含有动态自供电电路,DC高压可以直接施加到引脚DRAIN进行启动。为保护UI中的MOSFET,T1初级设置了由R2、C3和D5组成的RCD箝位电路。当系统进入正常操作后,Ul则由TIC、D6、C4、R3和C5组成的偏置电源供电。

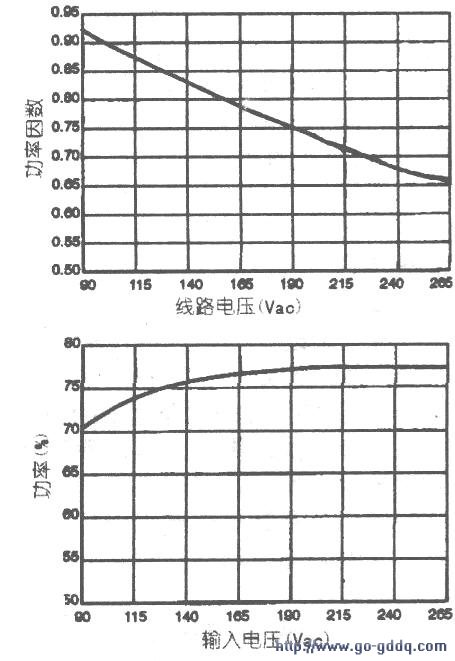

  在桥式整流器输出端未连接平滑电容器,因此反激式变换器输入DC电压,是频率为AC线路频率2倍的正弦半波电压。在图1电路中,为获得高功率因数,在U1反馈输入端FB上连接了一个47μF的大电容C6.在输入电源半周期中,使反馈响应较慢,保持反馈输入电平基本不变。采用这种简单方法,在90V~200VAC输入电压范围同,功率因数>0.7(见中图),满足美国能源部(DOE)关于固态照明(SSL)能源之星标准(版本1.1-12/19/08)要求。

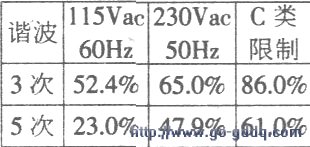

  AC输入电流谐波含量满足IEC61000-3-2关于C类(照明)产品限制,3次和5次谐波电流及其与C类限制比较如附表所示。

  只要通过输出电流传感电阻Rsense的电流产生的电压降约为0.6V.PNP晶体管Ql就会导通,其集电极电流通过U2中的LED.形成反馈环路。输出电流为630mA.峰一峰值纹波电流为25%.峰值电流比平均电流高出12.5%,因此电流传感电阻Rsense=0.6V/[630mA×(1+12.5%)]≈0.85Ω。选择R6=R7=1.8Ω/0.25W.R8=lOΩ/0.25W.并联后的总电阻约为0.83Ω,。D8限制最大输出电压(22V),R9和Cl0提供小的放电通路和滤波。02、R12~R13和D9组成调光电路。调节R13,可以改变LED电流,从而实现调光。

  电路的传导发射EMI符合EN55022标准B类限制。系统效率>70%.在输入220VAC的效率达77%.如下图所示。
