这是应一个朋友要求制作的红外遥控插座，构思了几天动手做了一个，半年前投入使用，一直反应效果良好，后来自己又相继做了几个放在家里用，大大方便了日常生活控制家用电器。把资料整理一下发在这里，欢迎电子爱好者一起来讨论电路及编程思路，拒绝任何非技术交流仅想索要程序代码或HEX文档的人，本人宁授人渔，不授人鱼。

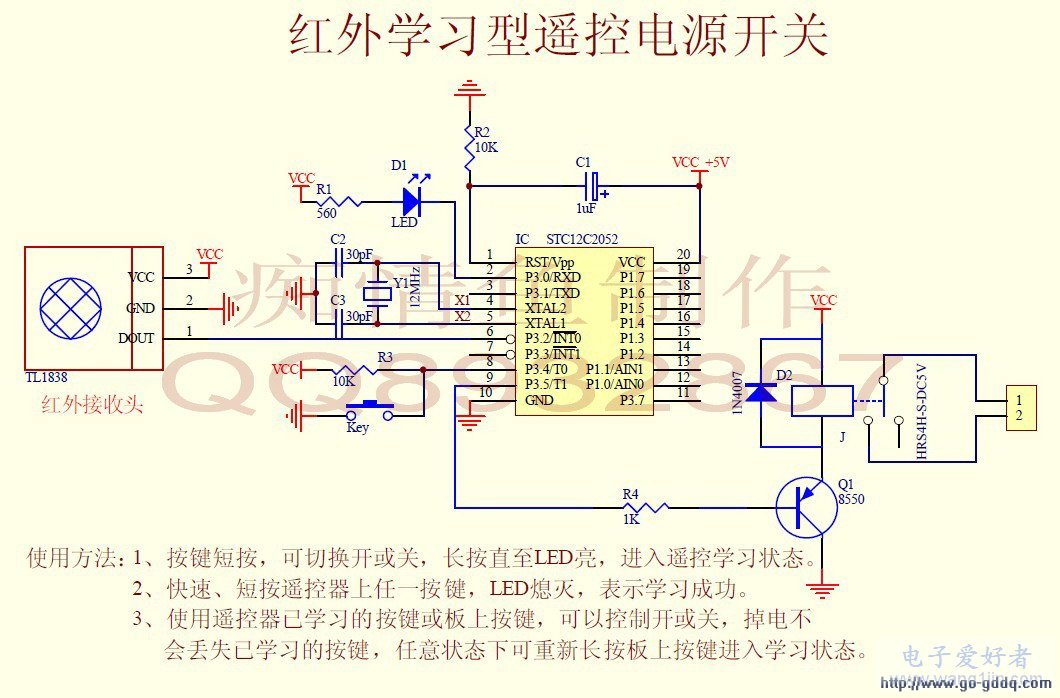

        这个遥控器要实现的功能是可以自动学习任意红外编码格式，然后通过红外遥控开或关来控制用电设备。电路图如下，采用一片STC的2052芯片来完成，看中它是因为其内部有EEPROM，可以存储学习到的波形资料，外围结构相对简单，一个单片机最小系统加上红外接收头、按键、LED显示、继电器驱动电路即可，实际电路中，C2C3R3均没有安装，电路正常工作。

       编程思路：红外信号由一组组高低电平的信号组合而成，一般采用不同长度的高、低电平来表示“0”或“1”，虽然各种不同红外编码芯片编码方式不一样，但其最终结果均是表达为高或低电平的一组波形，因此，这里采用测量高、低电平时间长度来进行识别，程序中采用定时器进行计数，在学习状态下，当有红外信号来到时，开启计数器进行计数，当红外信号状态翻转时，记录下此时计数值，并重新计数，直至所有信号计数完毕，数据存入STC2052的EEPROM中；在正常工作状态下，接收到红外信号，并进行计数，计数结果与存储在EEPROM中数据进行比较，如果全部数据相符，则认为解码正确，触发相应控制。

       编程难点：处理好计数中断和红外中断的关系，学习模式和工作模式如何做到共享解码程序。

       实现功能：工作模式下，短按按键，可以开、关电源，相应LED亮或灭。在电源关闭状态下，长按按键数秒直至LED开始闪烁，则进入学习状态，此时快速短按下红外遥控器任一键，LED灯熄灭，表示学习成功，然后即可使用此键控制电源开、关。进入学习模式后，LED一直闪烁，如果超过10秒没有检测到红外信号，则退出学习状态，原先学习的按键继续有效。

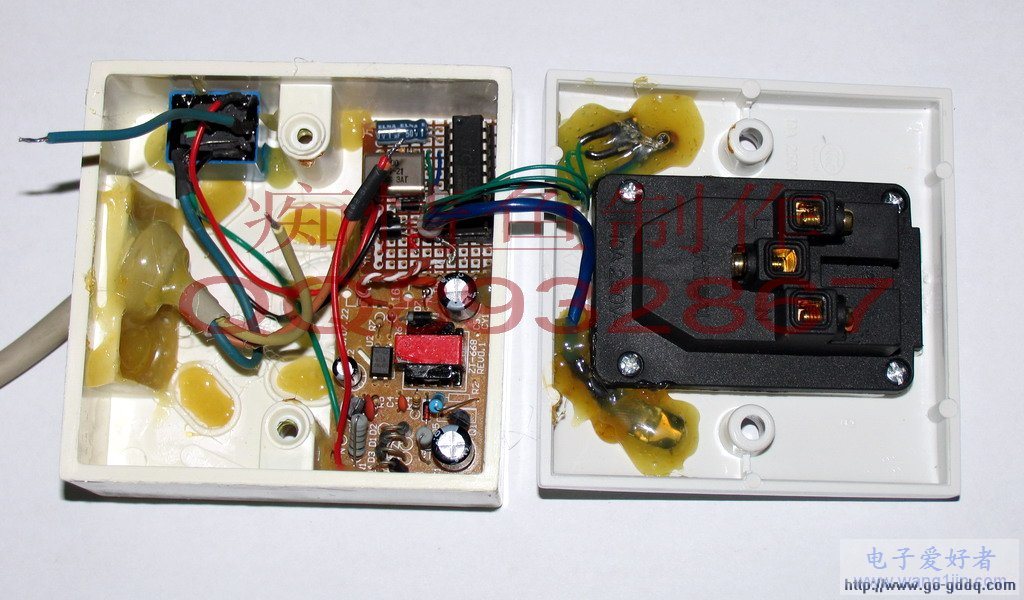

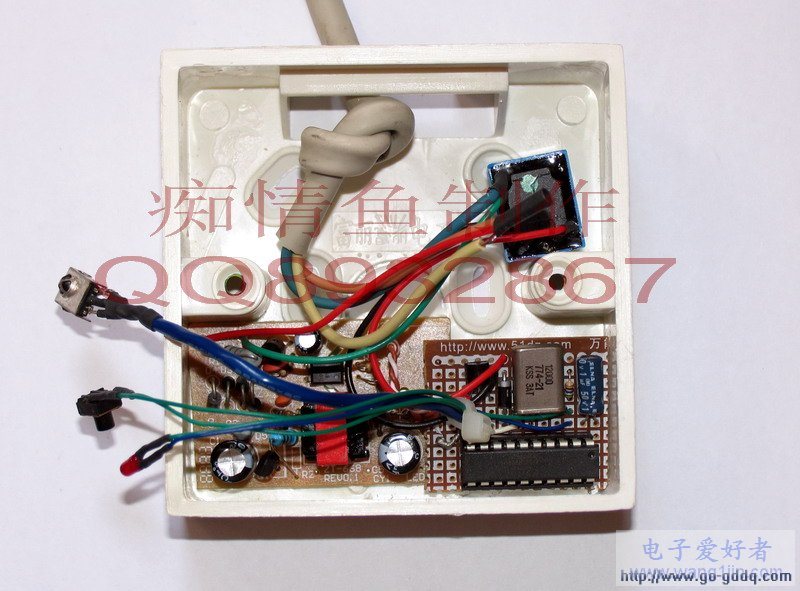

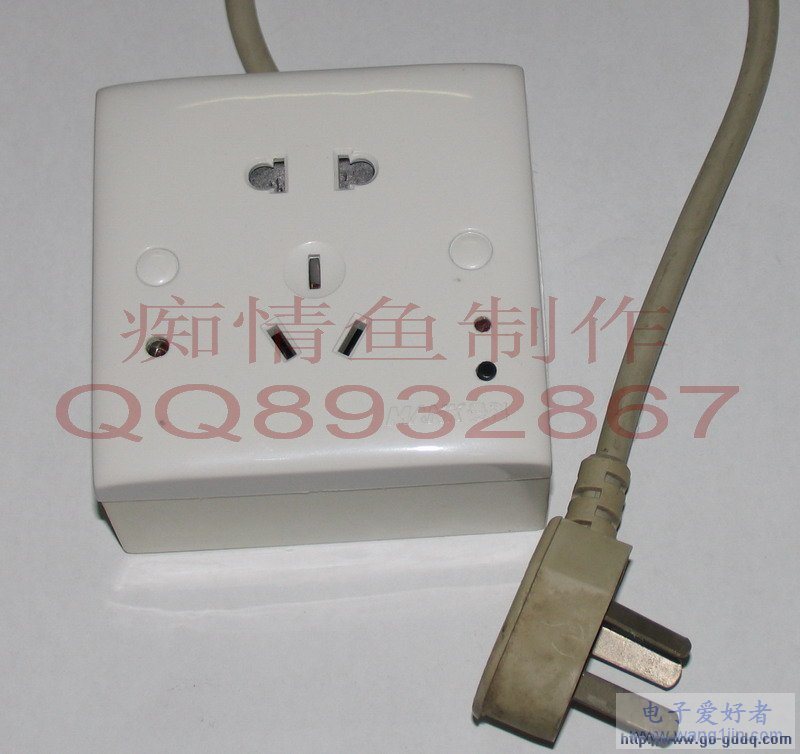

       以下是制作的效果图，因为电路较为简单，所以采用万用板来实现，电路需要5V电源供电，采用手机充电器的开关小电源供电，整个电路都安装在86型电源盒内，盒表面开孔引出按键、LED灯、红外接收头，固定使用热熔胶，实际使用中，测试过电视、功放、收音头等遥控器均可以正常控制，部分空调遥控也可以。
