DIY电子密码锁
来源:本站整理  作者:佚名  2011-12-16 06:34:03



1.实验任务
  根据设定好的密码,采用二个按键实现密码的输入功能,当密码输入正确之后,锁就打开,如果输入的三次的密码不正确,就锁定按键3秒钟,同时发现报警声,直到没有按键按下3种后,才打开按键锁定功能;否则在3秒钟内仍有按键按下,就重新锁定按键3秒时间并报警。
2.电路原理

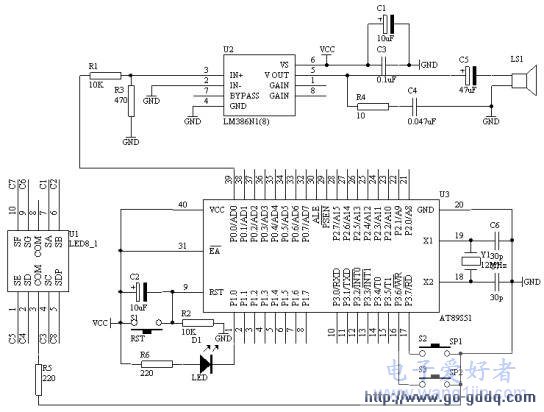

电子密码锁设计
                 图4.32.1
3.系统板上硬件连线
(1).把“单片机系统”区域中的P0.0/AD0用导线连接到“音频放大模块”区域中的SPK IN端子上;
(2).把“音频放大模块”区域中的SPK OUT端子接喇叭和;
(3).把“单片机系统”区域中的P2.0/A8-P2.7/A15用8芯排线连接到“四路静态数码显示”区域中的任一个ABCDEFGH端子上;
(4). 把“单片机系统“区域中的P1.0用导线连接到“八路发光二极管模块”区域中的L1端子上;
(5). 把“单片机系统”区域中的P3.6/WR、P3.7/RD用导线连接到“独立式键盘”区域中的SP1和SP2端子上;
4.程序设计内容
(1). 密码的设定,在此程序中密码是固定在程序存储器ROM中,假设预设的密码为“12345”共5位密码。
(2). 密码的输入问题:
  由于采用两个按键来完成密码的输入,那么其中一个按键为功能键,另一个按键为数字键。在输入过程中,首先输入密码的长度,接着根据密码的长度输入密码的位数,直到所有长度的密码都已经输入完毕;或者输入确认功能键之后,才能完成密码的输入过程。进入密码的判断比较处理状态并给出相应的处理过程。
(3).按键禁止功能:初始化时,是允许按键输入密码,当有按键按下并开始进入按键识别状态时,按键禁止功能被激活,但启动的状态在3次密码输入不正确的情况下发生的。
5.C语言源程序
#include
unsigned char code ps[]={1,2,3,4,5};
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,
                               0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40};
unsigned char pslen=9;
unsigned char templen;
unsigned char digit;
unsigned char funcount;
unsigned char digitcount;
unsigned char psbuf[9];
bit cmpflag;
bit hibitflag;
bit errorflag;
bit rightflag;
unsigned int second3;
unsigned int aa;
unsigned int bb;
bit alarmflag;
bit exchangeflag;
unsigned int CC;
unsigned int dd;
bit okflag;
unsigned char oka;
unsigned char okb;
void main(void)
{
  unsigned char i,j;
  P2=dispcode[digitcount];
  TMOD=0x01;
  TH0=(65536-500)/256;
  TL0=(65536-500)%6;
  TR0=1;
  ET0=1;
  EA=1;
  while(1)
    {
      if(cmpflag==0)
        {
          if(P3_6==0) //function key
            {
              for(i=10;i>0;i--)
              for(j=248;j>0;j--);
              if(P3_6==0)
                {
                  if(hibitflag==0)
                    {
                      funcount++;
                      if(funcount==pslen+2)
                        {
                          funcount=0;
                          cmpflag=1;
                         }
                       P1=dispcode[funcount];
                    }
                    else
                      {
                         second3=0;
                      }
                  while(P3_6==0);
                }
            }
          if(P3_7==0) //digit key
            {
              for(i=10;i>0;i--)
              for(j=248;j>0;j--);
              if(P3_7==0)
                {
                  if(hibitflag==0)
                    {
                      digitcount++;
                      if(digitcount==10)
                        {
                          digitcount=0;
                        }
                      P2=dispcode[digitcount];
                      if(funcount==1)
                        {
                          pslen=digitcount;
                          templen=pslen;
                        }
                        else if(funcount>1)
                          {
                            psbuf[funcount-2]=digitcount;
                          }
                    }
                    else
                      {
                        second3=0;
                      }
                  while(P3_7==0);
                }
            }
        }
        else
          {
            cmpflag=0;
            for(i=0;i
              {
                if(ps[i]!=psbuf[i])
                  {
                    hibitflag=1;
                    i=pslen;
                    errorflag=1;
                    rightflag=0;
                    cmpflag=0;
                    second3=0;
                    goto a;
                  }
              }
            cc=0;
            errorflag=0;
            rightflag=1;
            hibitflag=0;
a:          cmpflag=0;
          }

    }
}
void t0(void) interrupt 1 using 0
{
  TH0=(65536-500)/256;
  TL0=(65536-500)%6;
  if((errorflag==1) && (rightflag==0))
    {
      bb++;
      if(bb==800)
        {
          bb=0;
          alarmflag=~alarmflag;
        }
      if(alarmflag==1)
        {
          P0_0=~P0_0;
        }
      aa++;
      if(aa==800)
        {
          aa=0;
          P0_1=~P0_1;
        }
      second3++;
      if(second3==6400)
        {
          second3=0;
          hibitflag=0;
          errorflag=0;
          rightflag=0;
          cmpflag=0;
          P0_1=1;
          alarmflag=0;
          bb=0;
          aa=0;
        }
    }
  if((errorflag==0) && (rightflag==1))
    {
      P0_1=0;
      cc++;
      if(cc<1000)
        {
          okflag=1;
        }
        else if(cc<2000)
          {
            okflag=0;
          }
          else
            {
              errorflag=0;
              rightflag=0;
              hibitflag=0;
              cmpflag=0;
              P0_1=1;
              cc=0;
              oka=0;
              okb=0;
              okflag=0;
              P0_0=1;
            }
      if(okflag==1)
        {
          oka++;
          if(oka==2)
            {
              oka=0;
              P0_0=~P0_0;
            }
        }
        else
          {
            okb++;
            if(okb==3)
              {
                okb=0;
                P0_0=~P0_0;
              }
          }
    }
}
