2 矿用采集终端的硬件设计

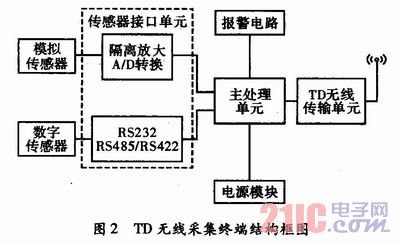

矿用数据采集终端由以下3部分组成：主处理单元、TD无线传输单元和传感器接口单元，如2图所示。
2．1 TD无线传输单元LC6311(+)
联芯科技的LC6311(+)模块，是一款TD-SCDMA&GSM(GPRS)双模无线模块，支持TD-SCDMA与GSM系统间跨网自动无缝切换，通过配置可以设置TD-SCDMA模式。在TD制式下，支持上下行非对称数据传输能力，上下行数据传输速率可分别达384 kbit·s-1；支持UART和USB两种通信接口，使用更为方便灵活，可以满足不同主控设备的需求；采用2．9 mm装配高度的超薄设计，使其可以方便应用于智能手机和各类数据卡中；内部集成TCP／IP协议，可以方便连接Internet。
TD无线传输单元的主要功能：为数据采集系统提供无线传输通道，将采集的数据信息传输至地面控制平台，接收地面控制中心发送的相关指令，转发给主处理单元。
2．2 硬件接口设计
采集终端选择MSP430F149作为主处理单元，MSP430系列单片机以超低功耗著称，同时，将大量的外围模块整合到片内，接口丰富，可很好地与外部传感器或传输模块互连。单片机与TD模块(LC6311(+))的硬件接口电路如图3所示。
