AUDIONOTE是英国一家生产HI-FI音响的名厂，它既生产整机又提供KIT套件，这在国内外众多厂家中是屈指可数的。喜欢自己动手制作(DIY)音响的发烧友选购它的KIT套件，既容易达到满意的音响效果，又可享受制作过程中的乐趣，可谓事半功倍，一举两得。

　　AUDIONOTEKIT1300B功放套件的电路设计和音效都颇具特色。

　　电路采用三级放大，且都采用三极管。

　　第一级采用半只6SN7作共阴极放大，电压放大倍数约为15。静态工作电流取得较大，约7mA。阴极直流电压约4.8V，允许输入电压的动态范围较大，有效值可达3V以上，可以直驳CD机输出，并无过载之嫌。于是可以将音量电位器　　(lO0kΩ)置于第一级放大之后，这对减少由电位器引人的噪声干扰是极为有利的。

　　推动级采用双三极管5687，这是AUDIONOTE最喜欢用的推动管，在该厂设计的2A3、211功放中都可以觅到它的身影。这是一只低μ(17)、低内阻(2ka)、高跨导(8.5mS)的三极管，线性也较好。用它作SRPP放大，具有输出电压动态范围大，输出内阻低的特点，经计算，这级输出电阻低至300a，推动力很强，此机音色靓丽，速度之快与这一级不无关系。

　　功率输出级采用声音极具魅力的300B，它的音色是有口皆碑的。300B的负载电阻选得较通常设计为小，取2.5kΩ，目的是输出功率能稍大一些，可达9W以上，当然失真也随之大一些。该管静态功耗不足30W，约为屏极最大耗散功率的75%，是比较合适的。300B的灯丝供电为直流5V，如果改为交流5V供电，音色会更柔美些，前提条件当然是音箱的灵敏度不是很高。因为这样输出交流声会变大些，在4inV-6mV之间，但只要在您的耳朵可容忍的范围之内，则不妨一试。

　　电源部分值得注意的是，电源变压器5687的灯丝供电绕组6.3V的中心抽头电位提高为　　85V，是为了减小SRPP电路中上面半只5687的阴极和灯丝之间流电压，使之不被击穿。

　　本机的接地方式也与通常电路不同，所有接地点连在一起，通过一个100Ω电阻和lnF　　电容并联的电路接至机壳，可进一步提高整机信噪比。

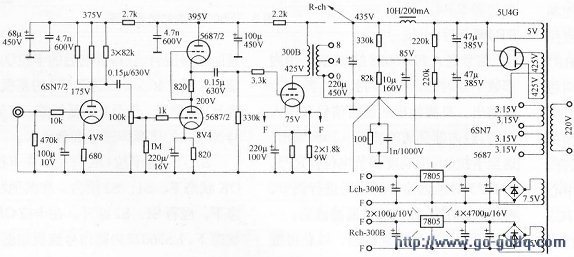

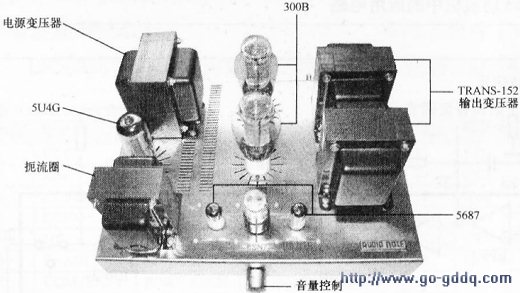

　　如果不购这个套件，而只是仿制该电路，可以用两只欧洲的6J5(不可用国产的6J5，它是锐截止高跨导束射四极管)或前苏联制的6C2C代替6SN7，每声道各用一只。推动管5687可直接用　　El82CC(7119)代换，该管内阻1.6kΩ，跨导l5mS，放大系数24。用于此处，输出电阻更低至l60Q，声音要超出5687不少。该放大器外形如下图所示，电路如下图所示。本电路中各点对地直流电压均标于图中，一日了然，调试过程中要注意勿偏离太多。
