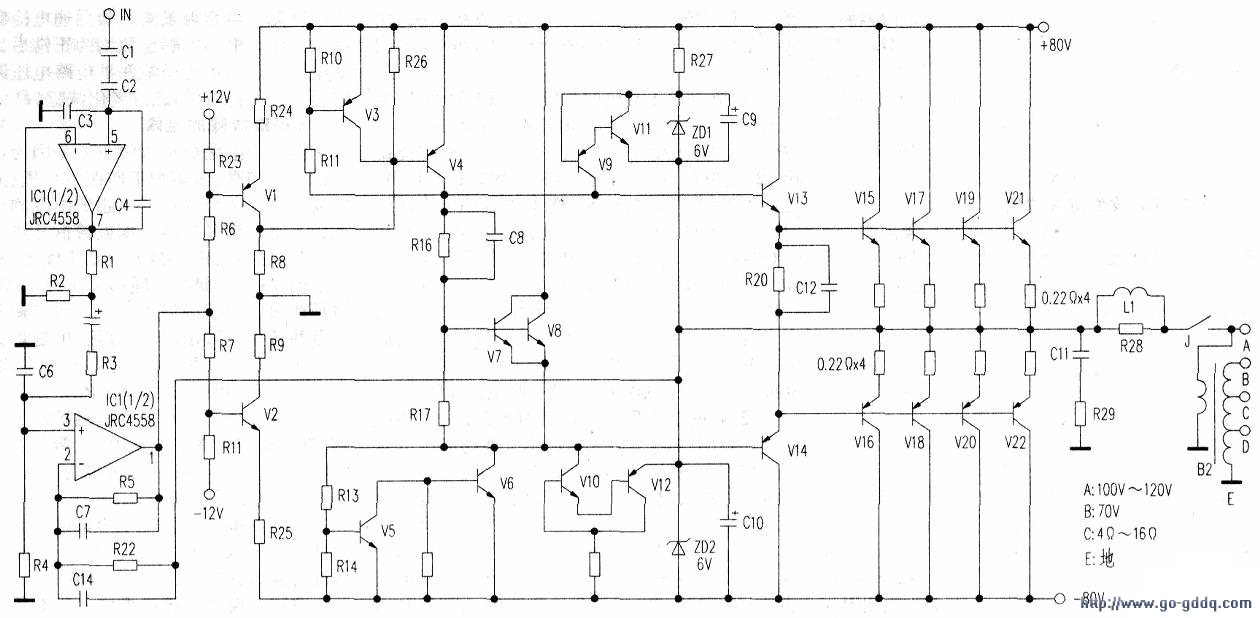

下面以C-Pr03501s型为例，介绍定压式功放电路原理（见下图）。
　　
　　(1)元件作用及信号流程I
　　
　　C1为前置放大集成电路。Vl与V2为第一级电压放大。V4与V6为第二级电压放大。V13与V14为第三级电压放大。V15～V22为末级管电流放大。

　　音频信号流程：从Cl输入的音频信号经IC电压跟随器缓冲、放大后，再推动电压电流放大，V15~V12四对大功率管并联作为电流放大，定压式专业功放是典型的乙类放大，末级管b极电压一般在±0.4V以下。本机设定为±0.2V。所以，定压式功放不工作是不发热的。特别说明，为了提高可靠性，该机偏鼹管有两只三极管并联。2N5551装在大板上．2SD669装在散热器上。

　　(2)功放电路中的两种保护
　　
　　C-Pr03501S型定压功放有两种保护电路：

　　第二级电压放大管饱和导通保护工作原理：V，．饱和导通时，-80V电压会通过R16、R17加到兰极管V4的c极，使V4c-e承受160V反压。而且还会使中点电压为-80V。这两种情况都会威胁功放安全。当V4的c极电压为-80V时，保护管V3饱和导通，使V4的b-e结电压为Ov，V4截止，使V6没有电流通路而截止。

　　同理，当V4饱和导通时，保护管v5饱和导通．V6截止，V4因无电流而截止，中点电压失衡保护：正常情况下，中点电压在t:30mv以内。当电压推动部分异常会导致中点电压在OVt80V内变化。保护过程：当中点电压在-IV以下时．VI1导通，使V9导通。V9导通把负电压引入V13的b极，使V13截止，V14因无电流通路而截止。

　　喇叭保护电路
　　

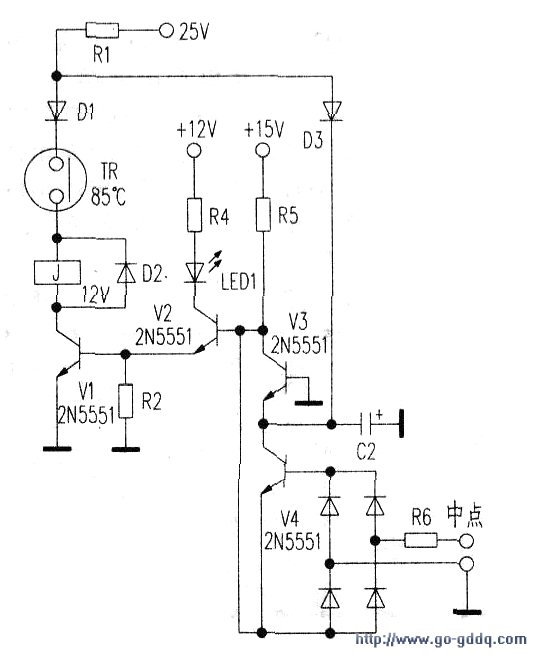

　　喇叭保护电路如下图所示。

　　它的工作原理：正常情况下，三极管V3、V2、VI导通，继电器J吸合，接通输出变压器B2．外接喇叭有信号输出。由于二极管D4、D5、D6、D7有极性校正作用，当中点电压为±IV以上时．V4导通。，V4的c-e两极把负电压引入到三极管V2的b极，使V2截止，Vl由于b极失去正电压而截止，故继电器J释放。

　　喇叭保护电路检修：继电器不吸，首先检查三极管V2的c极电压，若无电压，则LED1发光二极管损坏(LED1发光二极管易坏)。若V2的c极电压正常．则应检查Dl与D3的交流供电回路是否正常，若不正常，一般为Rl损坏。若以上都正常，则三极管V3和V4异常。
