基于CPLD的线阵CCD驱动电路设计
来源:本站整理  作者:佚名  2011-12-18 16:41:21

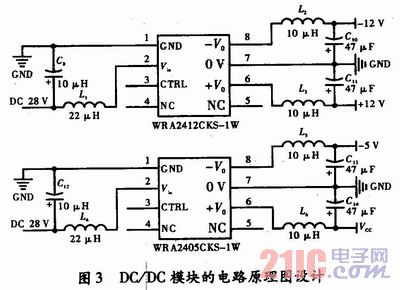

2.2 DC/DC模块的设计
    为得到CPLD所需的电压,外接电源需要经过DC/DC模块进行转换。为进一步减少输出纹波,可在输入输出端连接一个LC滤波网络,电路原理如图3所示。

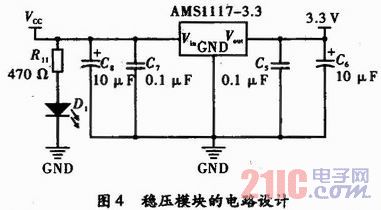

2.3 稳压模块的电路设计
    由DC/DC模块转换的直流电压,经过一个R11电阻和一个发光二极管接地,发光二极管指示灯,然后从AMS芯片的Vin端输入,进入到芯片的内部,经过一系列的计算,从Vout输出3.3 V电压,GND端端口接地。为消除交流电的纹波,电路采用电容滤波,分别用0.1μF的极性电容和10μF的非极性电容组成一个电容滤波网络。电路原理如图4所示。

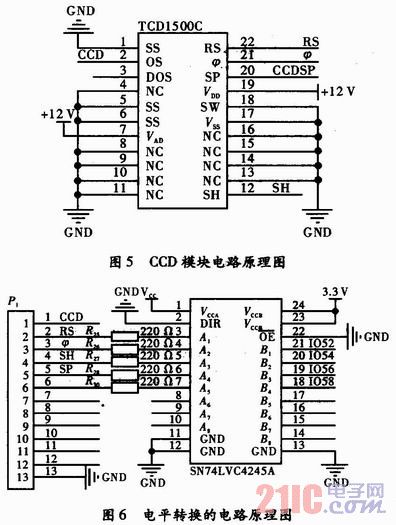

2.4 CCD电路设计
    CCD电路采用TCD1500C,它是一个高灵敏度、低暗流、5340像元的线阵图像传感器。其像敏单元大小是7 μm×7μm×7 μm,相邻像元中心距7μm,像元总长37.38mm。该传感器可用于传真、图像扫描和OCR。TCD1500C的测量精度和分辨率都很高,并且只需4路驱动信号:SH、φ、RS、SP。电路原理如图5所示。
