1、激励电压幅值与频率的影响激励电源电压幅值的波动，会使线圈激励磁场的磁通发生变化，直接影响输出电势。而频率的波动，只要适当地选择频率，其影响不大。

　　2、温度变化的影响周围环境温度的变化，引起线圈及导磁体磁导率的变化，从而使线圈磁场发生变化产生温度漂移。当线圈品质因数较低时，影响更为严重，因此，采用恒流源激励比恒压源激励有利。适当提高线圈品质因数并采用差动电桥可以减少温度的影响。

　　3、零点残余电压当差动变压器的衔铁处于中间位置时，理想条件下其输出电压为零。但实际上，当使用桥式电路时，在零点仍有一个微小的电压值(从零点几mV到数十mV)存在，称为零点残余电压。如图是扩大了的零点残余电压的输出特性。零点残余电压的存在造成零点附近的不灵敏区；零点残余电压输入放大器内会使放大器末级趋向饱和，影响电路正常工作等。

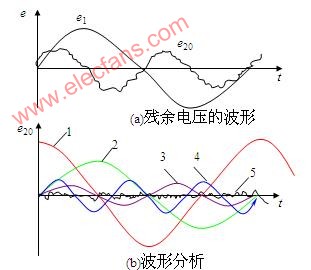

图中e1为差动变压器初级的激励电压，e20包含基波同相成分、基波正交成分，二次及三次谐波和幅值较小的电磁干扰等。

　　零点残余电压产生原因：

　　①基波分量。由于差动变压器两个次级绕组不可能完全一致，因此它的等效电路参数（互感M、自感L及损耗电阻R）不可能相同，从而使两个次级绕组的感应电势数值不等。又因初级线圈中铜损电阻及导磁材料的铁损和材质的不均匀，线圈匝间电容的存在等因素，使激励电流与所产生的磁通相位不同。

　　②高次谐波。高次谐波分量主要由导磁材料磁化曲线的非线性引起。由于磁滞损耗和铁磁饱和的影响，使得激励电流与磁通波形不一致产生了非正弦(主要是三次谐波)磁通，从而在次级绕组感应出非正弦电势。另外，激励电流波形失真，因其内含高次谐波分量，这样也将导致零点残余电压中有高次谐波成分。

　　消除零点残余电压方法：

　　1．从设计和工艺上保证结构对称性为保证线圈和磁路的对称性，首先，要求提高加工精度，线圈选配成对，采用磁路可调节结构。其次，应选高磁导率、低矫顽力、低剩磁感应的导磁材料。并应经过热处理，消除残余应力，以提高磁性能的均匀性和稳定性。由高次谐波产生的因素可知，磁路工作点应选在磁化曲线的线性段。

　　2．选用合适的测量线路采用相敏检波电路不仅可鉴别衔铁移动方向，而且把衔铁在中间位置时，因高次谐波引起的零点残余电压消除掉。如图，采用相敏检波后衔铁反行程时的特性曲线由1变到2，从而消除了零点残余电压。

相敏检波后的输出特性
