三洋半导体的STK433-100-E厚膜混合IC设计的双声道AB类音频功率放大器如下图所示，这种放大器每个通道在电源电压VCC-±35V、f=lkHz、THD=10%下，能输出100W的功率进入到RL=6Ω的扬声器负载。

　　STD433-100-E采用15g引单列直插式封装，尺寸仅为67.Ommx25.6mmx9．Omm。

　　AC输入经变压器降压和Dl~D4桥式整流及CI、C2滤波，产生正负35V的DC电压为功率IC(STK433-IOO-E)供电．音频信号从“CHIIN”

　　端和“CH2IN”端分别输入（以GND为参考），从“CHIOUT”和“CH20UT”端输出，分别驱动阻抗是6Ω的扬声器。放大器除了主电路外，还含有待机与静音控制电路、负载短路检测电路、闭锁电路和DC电压偏移（offset）保护电路等。

　　1．待机控制电路
　　
　　当在待机控制端“S1℃”施加一个5v的电压时，开关晶体管Q6导通，放大器进入操作模式。在Q6和IC@脚lPNP晶体管导通时，发射结正向压降VBE均约为0.6V，因此流人lC⑩脚的电流IST为(5V-2x0.6V(/R20=3.8V/13kn≈0.3mA.

　　如果“STC”端为ov，Q6截止，放大器进入待机模式。

　　2.静音控制电路
　　

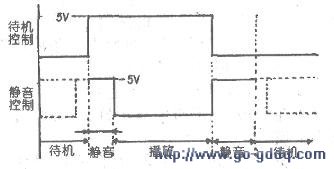

　　当静音控制端“MC”为低电平(ov)时，放大器是在工作模式。如果“MC”端为高电平(如5v)，开关管Q1和Q2、Q3均导通，放大器进入静音模式，如右图所示。

　　3．负载短路检测电路
　　
　　放大嚣在正常工作期间，晶体管Q4和Q5均截止。当负载发生短路时，IC(4)脚和(6)脚上连接的电流检测电阻R23和R27上的电压降增加，Q4和Q5因VBE>0.6V而导通，产生电流Il。

　　4．锁定电路
　　
　　电流Il使锁定电路中的晶体管08导通，放大器进入到待机模式，对放大器提供保护。由于Q7和Q8被配置成晶闸管结构．IC被锁定在待机状态。欲使放大器退出待机模式重新使其激活，必须将待机控制端“STC”置于ov，尔后再回复到5v。电流I2幽R38限制，其值约为Vcc/R38。
　　
　　
　　5.DC电压偏移保护电路
　　
　　当在输出端“CHlOUT”或“CH20UT”施加±o:5v的电压时．DC偏移保护电路被启动．IC则进入到关闭模式（即待机模式）。为使放大器退出特机模式重新操作，同样必须使“STC”端置位到ov．尔后迅速回复到高电平(5v)。电路的保护电平利用82kΩ的电阻R39/R40设置，并利用两个22μF电容C19/C20设置时间常数。

　　将IC(15)脚接地，音频信号从IC(11)脚输入，可以组成桥堆负载（BT）音频功率放大器。在此情况下，扬声器连接在“CH1OUT”与“CH20UT”两端之间。
