当整流桥电压增加到高于80伏特时,截波器电路开关也将会限制施加在稳流器电路上的电压。
另外,透过图3的示波器迹线,显示该电路仍有足够的设计余量(Head Room)来让Q1保持在导通状态更长时间,并使电容C1保持在完整充电的状态,只是当输入电压降低至54VAC后,LED电流便开始下降。此外,如图4所示,在265VAC的高输入电压条件下,Q1导通时间极短,不过,图4中迹线2显示仍有足够的能量来为Q1充电,并在关闭周期维持LED电流。

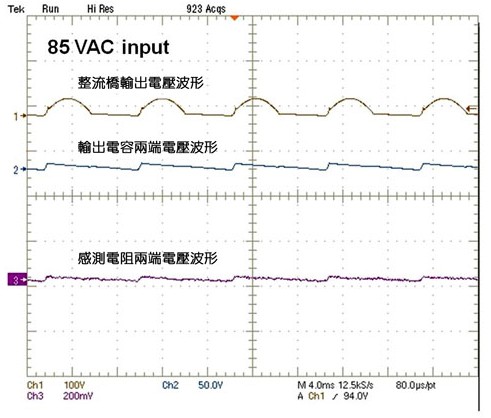

图3 输入电压为85VAC条件下的电压波形
图4 在265VAC输入电压条件下所记录的相同数据
发挥LED优势 照明灯具使用寿命再提升
事实上,上述的LED驱动电路设计可依不同需求进行调节,从而在不同LED的数组条件下工作。举例来说,CCR已提供高达160毫安的额定电流,但若要支持更高电流,可并列布设CCR,而在C1、R1和R2的选择上则须使用匹配的LED类型及数量,方能达成。
总结而言,本文介绍的电路设计使用简单的截波器及CCR,其配置能以50或60Hz频率在85~265VAC的完整通用电压规格下工作,让建筑物及室内照明灯具,藉由简单、经济及强固的混合电路,发挥LED的优势,以获得更长的灯具使用寿命。
