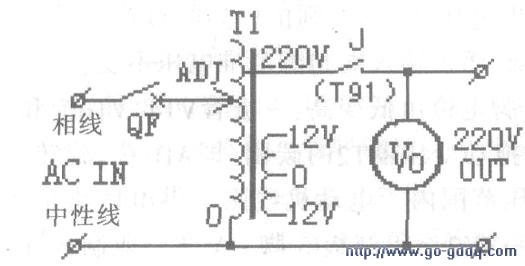

精通SVC-3kVA型单相稳压器由于功率较小,所以不使用补偿变压器.下图是其主回路电路图。交流市电的相线经QF后直接连接到接触调压器Tl的碳刷调节ADJ端,市电的中性线除了接Tl线圈外,还直接与输出端相连。Tl的220V端则经过继电器J的触点后向输出端的负载供电。
由于允许负荷电流相应较小,输出继电器J的型号选择参数规格值较小的T91。控制电路所需的工作电源及取样电压由接触调压器Tl二次侧的双12V绕组提供。
