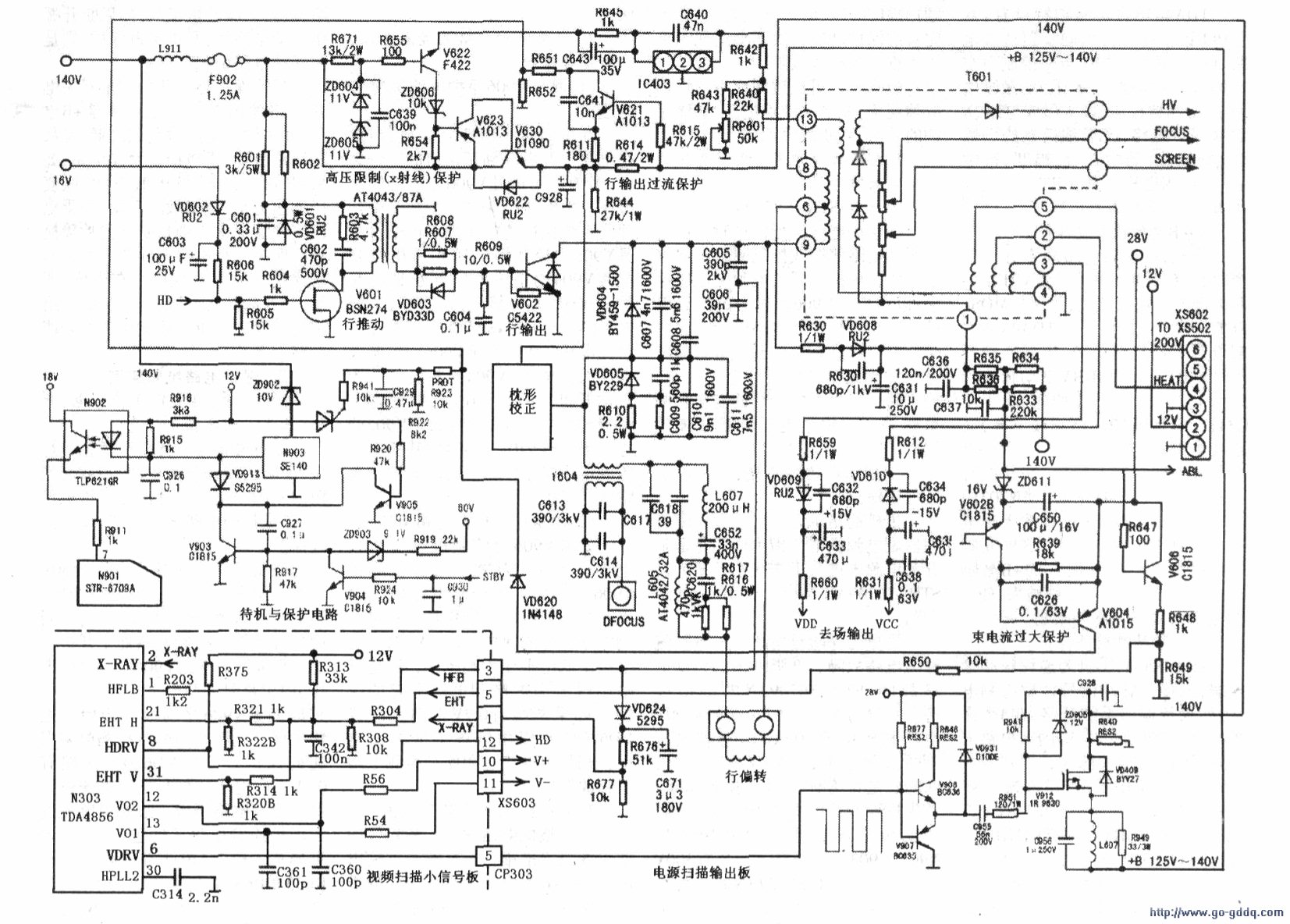

康佳P3211高清彩电行输出和待机保护电路如图1所示。开关电源的次级电路一是依托待机控制电路，设有以可控硅V906为核心的行过流保护、束电流过大保护、枕校异常保护电路，保护电路启动时，迫使待机控制电路动作，进入待机保护状态；二是在行场小信号处理电路TDA4856设有X射线过高保护、电源软启动保护和行脉冲检测保护电路，保护电路启动时，通过SOFTSTART关断(6)脚的BDRV、(8)脚的HDRV、(12)脚的VOUT2、(13)脚的VOUT1输出信号，并由微处理器N107的(3)脚送出STBY低电平，执行待机保护。

　　1、开关机电路
　　
　　康佳P3211高清彩电保护电路如下图所示，由主板上的微处理器P87C766BDR的(34)脚和电源扫描板上的V904、V903、VD913组成，通过光电耦合器N902对开关电源初级N901(STR-S6709A)的(7)脚电压进行控制，使N901内的开关管导通时间缩短，开关电源输出电压下降到正常值的1/3左右。

　　（1）开机状态
　　
　　遥控开机时，微处理器通过数字板送来的开关机控制信号STBY为高电平，使V904导通，V903截止，V903集电极为高电平，使二极管VD913截止，对光电耦合器N902的(2)脚电位不产生影响，开关电源由N903三端取样误差放大电路控制，开关电源输出开机高电平，其中B+电压为140V。

　　(2)待机状态
　　
　　遥控关机时，微处理器通过数字板送来的开关机控制信号STBY变为低电平，使V904截止．V903导通。V903导通后，通过VD913使N902的(2)脚电位急剧下降，N902内的发光管发光达到最大，N902(3)脚输出的电压最大，为N901的(7)脚提供的电流增大，使N901内的开关管导通时间缩短，开关电源输出电压下降到正常值的三分之一左右。

　　2、可控硅V906保护电路
　　
　　该保护电路由可控硅V906、三极管V905组成，可控硅V906的控制极外接3路保护检测电路，三极管V905的集电极与待机控制电路的V903集电极并联。当可控硅V906导通后，由其阴极输出的电压经R920使V905导通．V905导通和V903导通的结果是相同的，就是使开关电源进入待机状态。

　　由于V906导通保护电路动作后，会产生该机始终处于待机状态或启动后又进入待机状态的故障，切断市电供电后才能解除，所以保护电路动作后不能遥控开机，属于保护性待机。

　　(1)行输出过流保护
　　
　　串在140V电源负载上的R614为过流检测电阻。行偏转电路工作时。负载电流在R614上形成左正右负压降加到V621射一基极，负载电流正常，R614上压降减小、V621截止。如果行负载出现过流，使电阻R614上压降上升到0.65V以上时．V621导通，其集电极输出高电平，经分压加到电路中可控硅V906控制极．V906导通，向V905基极提供正向偏置电压而饱和导通，将光电耦合器N902的(2)脚电压拉低。内部发光二极管电流迅速增大，光敏三极管内阻大幅减小，使注入电源模块N901(STR-6709A)(7)脚的电流急剧增大，开关电源进入窄脉冲待机状态，二次绕组直流输出电压均下降到正常值的三分之一左右。此时，除微处理器之外的所有功能电路停止工作，同时，微处理器N107(P87C766BDR)(34)脚输出STBY低电平、V904截止、ZD903击穿、V903饱和导通，锁定保护待机状态。

　　(2)束流过流保护
　　
　　保护电路由V602B、V604、VD611等相关元件组成。V602B基极接公共地。束流正常时．V602B发射极加有4V电压而截止．V604截止，其集电极输出低电平，VD620截止，对可控硅V906不产生影响。如柬流增大，使C637上电压下降到12V．稳压二极管雪崩击穿．V602B导通．V604基极电位下降饱和导通．VD620导通，向可控硅V906的控制极送入高电平保护电压，可控硅V906导通、V905饱和导通、光电耦合器N902导通，开关电源进入窄脉冲待机状态。

　　3.TDA4856保护电路
　　
　　(1)高压限制（X射线）保护。

　　TDA4856的功能和特点有：双重PLL锁相环、行场同步自适应电路．IIC总线或外围RC电路控制占空比的+B电源调整电路、行，场激励电路、东／西枕校信号EW形成电路、X射线保护电路．IIc总线控制的场幅度、场线性、场中心、行幅度、行中心、平形旧边形失真、CRT四周图形失真、东西枕校调整电路等。

　　（2)+B电源软启动保护。

　　开机．行偏转电路尚未进入工作时．空载+B电源开关管V912源一漏极会流过较大电流，为保护MOS．FET功率开关器件，在TDA486s内部设置有软启动功能，用来抑制开机时N303的(6)脚BDRV驱动脉冲的最大占空比。N303的(30)脚外接C341，既是PLL2环路滤波电容，又是+B电源软启动延迟电容。利用电容电压不能突变的特性，在开机时通过电流源给C341充电。使N303的(3)脚内电压比较器B反相输入端电压随C341充电电压升高，这样(6)脚即可输出一个逐渐展宽的+B激励方波，直至C341充电过程结束，使+B电源恢复正常脉冲激励。

　　(3)行频脉冲检测保护。

　　TDA4856的(1)脚为逆程脉冲输入端，内接行脉冲信号计数检测电路，如果行偏转系绕开路，在3个连续的行周期时间内(1)脚内部电路未检测到HFB行逆程脉冲，则其内总线的状态位NHF（无行逆程脉冲）就会设器为“1”，并通过SOFTSTART关断(6)脚的BDRV、(8)脚的HDRV、(12)脚的VOUT2、(13)脚的VOUT1输出信号，如果行逆程顶部不正常，也会通过SOFrrSTART关断(6)脚的BDRV．出现开机保护故障。还有一点必须弄清的是，飞利浦扫描小信号芯片（包括单片、超级芯片）内部都设有行同步一致性（符合）检测器，用于识别确认行频脉冲FH与同步分离的HSYNC脉冲是否严格同步。如果行频失锁自由振荡，也会关闭TDA4856的(6)、(8)、(12)、(13)脚的激励脉冲，并由微处理器N107的(34)脚送出STBY低电平执行保护待机。

　　此情况表明，前端送出的变频同步信号必须送人行振荡电路，且必须正常，不然也会出现开机保护。
