该机一开始图像扭曲，过一会儿机内“啪”一声响随即三无，这时机内发出微弱的“叽叽”声。
    分析检修：开盖检测，行管已击穿：拆下行管后上电测得B+电压为正常值145V本机行扫描供电由电子开关控制，测控制管V908正常，且行管c极电压为145V，这说明电子开关已开通：检测逆程电容、上下阻尼管、S型校正电容与行反馈电容，均未发现异常：换上新行管，为安全起见，在高压包B+供电回路中串联一只60Ω限流电阻，并在行管c极与地之间加接一只4700pF的逆程电容，开机后没有高压启动声，并测得限流电阻两端电压为0V，这说明行管未工作。
    接下来检测行推动脉冲是否正常。该机行推动管V401是场效应管，相关电路如图1所示。测得行推动管D极电压为145V，这说明行推动没有工作。在行推动电路中，场效应管和普通双极型管的工作原理有区别：场效应管工作于零偏置状态，其G极串联有隔直流电容，同时对驱动脉冲的幅度要求较高。另外，场效应管G极内部有容量较大的结电容，所以前面增加有一个由V301组成的射极跟随器进行充放电，以减小信号源的内阻，加速推动管导通和截止的速度。



    开机时用指针表交流电压10V挡测得V401的G极电压为1V，这说明已有行脉冲送达V401，怀疑V401有问题，拆下检测却完好。为什么V401的G极有脉冲输入但D极却没有输出呢？检测D极外接阻容元件也没有问题，难道行推动变压器有短路？如果行推动变压器短路，由于有限流电阻R401存在，V401如导通，则其D极电压一定会下降，而且应比正常值更低。现在V401的G极加有脉冲但不导通，且其他元件均正常，则故障原因就只剩下一种可能：脉冲幅度不够高，低于场效应管G极的开启电压。

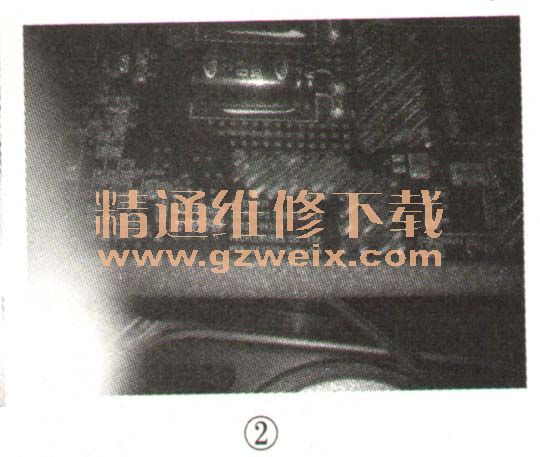

    由于行推动脉冲是高频矩形波，用指针万用表交流挡检测，只能观察到有没有脉冲，于是用示波器观察脉冲的幅度和形状，发现矩形脉冲波形正常，但幅度只有2Vp-p，而一般场效应管开启电压要3V～4V。检查前级电路，发现V301的b-e结反向电阻仅为200Ω，明显异常：由于V301失去放大作用，所以送给V401的行脉冲过低。V301是一只贴片三极管，型号是C1815，安装在扫描及视频处理电路小板上，如图2所示。SDA9380的12脚输出行脉冲，送给V301的b极。更换V301后测得V401的G极行脉冲幅度为4.2Vp -p，接通行管B+供电，图像、声音均正常，这时V401的D极电压为37V。
    事后笔者用指针表交流10V挡测量占空比0.5的矩形波，万用表读数约为脉冲峰值的45%，其原因是指针表测交流电时采用半波整流，读数应为峰值的一半，再去掉整流损耗则约为45%，和测量正弦交流电基本一致，但对于频率更高、非矩形波或者占空比变化等脉冲，测量所得误差会更大。
    在本机中，如果V301的b、e极漏电处于不稳定状态，则行扫描可能还会工作，但会无规律烧行管。另外，如果V401损坏，代换时需选用耐压大于200V的场效应管：。另外，由V301等元件组成的射极跟随器没有电压放大作用，主要是放大电流和提高输入阻抗。R304的阻值是510Ω，通过V301放大后输入阻抗可提高到51KΩ（假设V301的放大倍数是100倍）
