3 系统软件设计
    系统的软件采用C语言编程，软件在KeilμV3编程环境中编写和调试。为了编写和调试的方便，程序使用模块化设计，根据按键、光笔扫描、LED点阵显示、LCD液晶显示、亮度调节等功能分别设计程序，大大简化了程序的设计和调试工作，节省设计周期。

    系统主程序流程图如图5所示。主程序开始对内部功能寄存器、端口、液晶显示模块等初始化，然后在主循环中进行光笔位置扫描、LED显示缓冲区数据更新、LED点阵输出、液晶模块输出、可见光亮度检测、低功耗判断等功能。在定时器中断子程序中进行按键扫描，完成显示模式的识别，相应的显示模式信息和光标坐标在液晶模块上显示。

4 系统测试

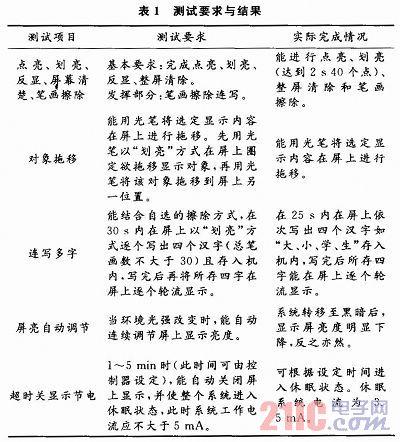

    本设计的测试要求与结果见表1。

    通过测试结果表明，系统能够实现该设计要求的点亮、划亮、反显、清屏、笔画拖动、轮流显示、显示亮度调节、休眠模式等主要功能。

5 结论
    系统主要由微处理器STC89C58、32×32双色LED点阵显示、光笔及检测电路、外界光照强度检测电路、按键输入电路、液晶显示模块等几个部分组成。系统能够实现要求的点亮、划亮、反显、清屏、笔画拖动、轮流显示、显示亮度调节、休眠模式等主要功能。在系统的设计过程中，利用软件和硬件相结合，充分发挥软件编程的灵活性，并最大限度挖掘单片机的硬件资源。系统性价比高，运行稳定，能耗低，显示效果好。
