可拆卸的示波器探头在测试时会对被测电路产生扰动，当探头移走后，电路的工作条件会发生改变。试想一下一个来自于探头的10PF负载会对高速线路产生怎样的影响。嵌入式的探测装置可以使用电路在任何时候处于同样的工作条件。

      另外，下面介绍的嵌入式探测装置的寄生电容近似为1PF，远远小于那些10PF的探头。

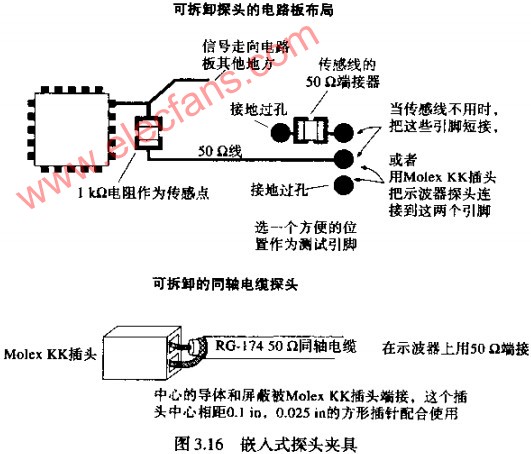

      在图3.16中所示的嵌入式夹具实现了一个21：1探头的功能，提供了一个方便的测试连接示波器时，将测试点经过50欧电阻接地的方法。

      有多种将测试点连接到测试点连接器，中心相距0.1IN，有0.025IN的方形插针。这种零件便宜而且可与多种连接头配合使用。笔者更喜欢作用一种MOLEX/WALDOM KK系列的接插头。RG-174同轴电缆直接压入MOLEX/WALDOM KK接插头的插孔中，然后将接插头插入电路板上的插针。这种连接方式的传感环路电感预期为10NH。串联一条50欧电缆时，所得到的T10~90%为0.22NS，如果将MOSLEX插针紧靠着1K电阻放置，与连接器的回路电感串联的有效电阻为1K，则得到的T10~90%为0.025NS。

      无论选择什么样的连接方法，当测试走线不用时，或者传感电阻没有去掉时，都要提供一种走线端接的方法，或者提供一种断开连接的方法。图3.16中，当测试信号线不用时，可以通过一个跳线器边到50欧的端接电阻上。

       即使示波器探头移开了，测试信号线的端接仍然会提供一个固定的1050欧的电阻性负载。
