F类功率放大器漏极电压研究
来源:本站整理  作者:佚名  2011-12-25 08:19:47




    式(4)即为在只考虑3次谐波时,通过1,3次谐波的电压波形合成方波,若令K=V3/V1,下面分析不同K值下,如何由各次谐波信号合成方波。

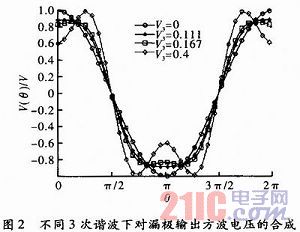

    将V1归一化,利用Matlab做出上述理论分析3种情况下的曲线图,如图2所示。



    由图2可以看出,在只考虑3次谐波的情况下,当K=0.111时,波形最平坦,与文献中所述3次谐波峰化时的最平坦波形理论一致。当K在(0,0.4)之间,小于但接近V1。当K接近0.4时,Vpk接近V1,趋向于方波。这就意味着即使不改变直流输入功率,不需要改变所有的漏极电压,只改变K值也可以改变电路输出,从而影响整体的性能。这样就可以通过改变K值,改变电压和电流曲线,提高整个电路的输出功率和效率,这也是F类结构的本质。

上一页  [1] [2] [3] [4]  下一页
